基于 KickPi K2B + Sherpa-ONNX 的双模式 AI 智能音箱

😀

项目概述

项目名称： 双模式 AI 智能音箱系统

技术栈： C/C++、Qt、Libevent、MySQL、Sherpa-ONNX、千问模型（qwen_max)

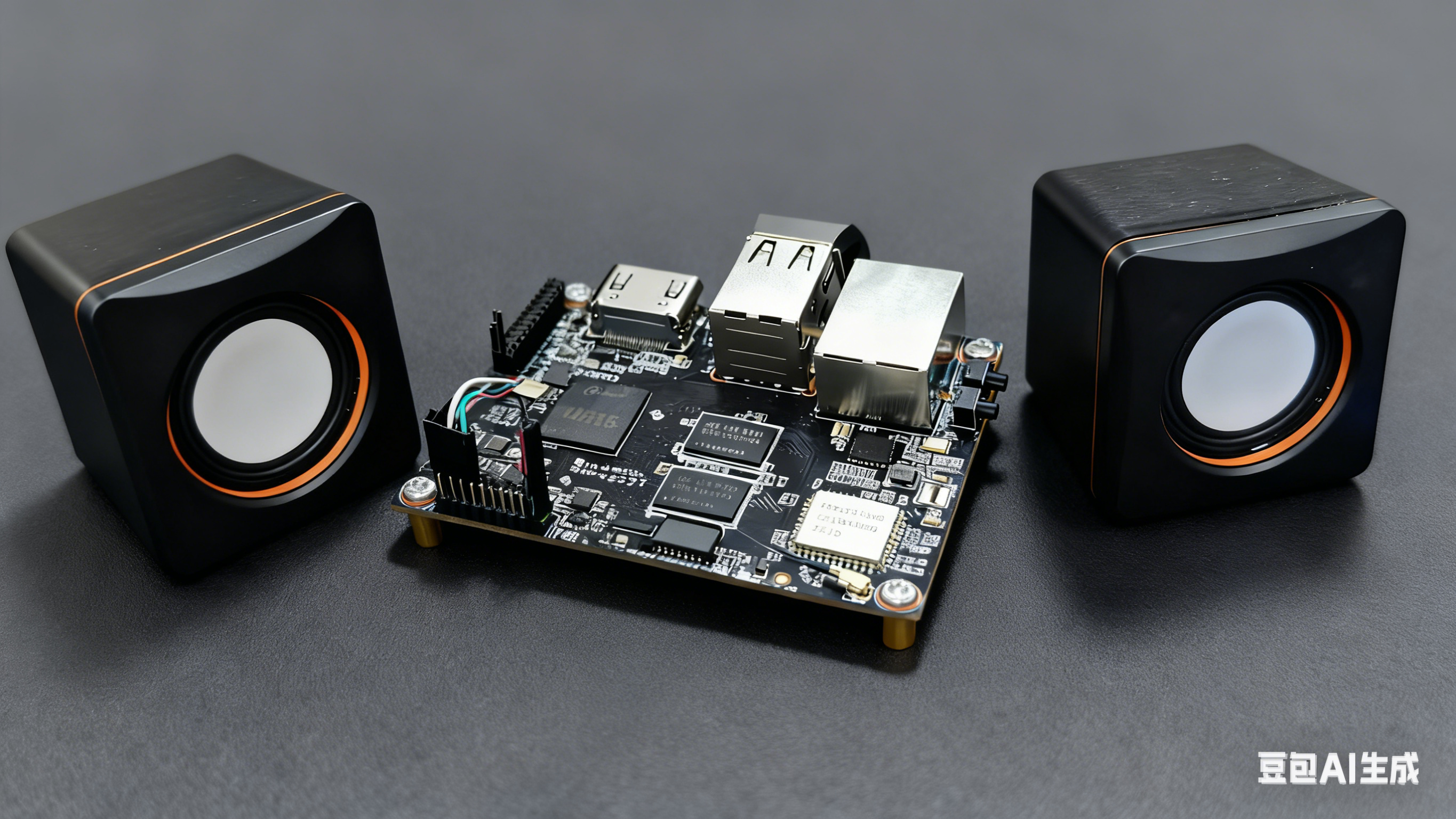

硬件平台： KickPi K2B 嵌入式开发板

项目类型： 嵌入式 AI 语音交互系统

gitee开源链接：基于 KickPi K2B + Sherpa-ONNX 的双模式 AI 智能音箱

项目架构

系统组成： 该项目是一个集成语音交互、音乐播放控制、远程 APP 管理于一体的智能音频系统，采用三层架构设计。

1. 嵌入式端（KickPi K2B）

本地语音处理： 部署小米 Sherpa-ONNX 框架下的 ASR（语音识别）、TTS（语音合成）、KWS（关键词检测）模型

音频控制： 通过 ALSA 音频驱动和 mPlayer 实现歌曲播放与音量控制

本地控制： 单按钮支持单击、双击、长按操作，实现播放 / 暂停、上一首、下一首功能

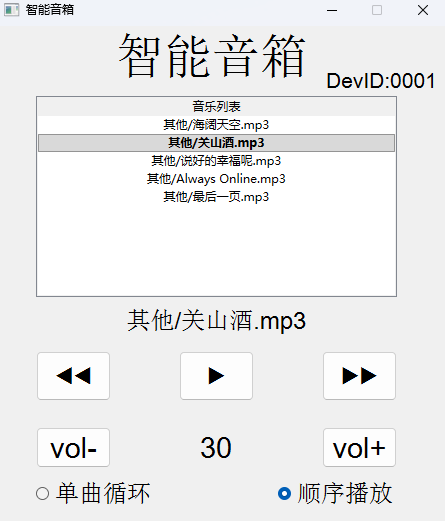

2. Qt 客户端应用

用户界面： 基于 Qt 框架开发的跨平台应用

用户管理： 注册、登录功能

设备管理： 设备绑定、状态监控

远程控制： 播放控制、音量调节、歌单显示

状态同步： 实时显示设备在线状态和播放信息

3. Libevent 服务器端

网络通信： 基于 Libevent 框架的高性能网络服务器

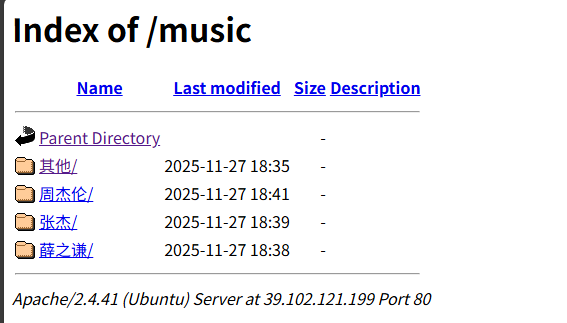

歌曲存储：基于apache实现的Web服务器，用于存储歌曲，供嵌入式端的mplayer在线播放

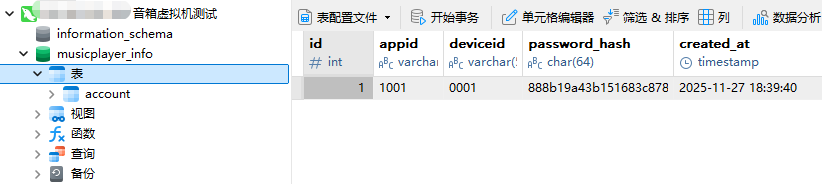

数据存储： MySQL 数据库，管理用户数据和设备信息，密码SHA256加密、SQL指令均格式化，防止恶意注入

消息转发： 处理 APP 与嵌入式设备之间的指令转发

状态管理： 维护设备在线状态和用户绑定关系

核心功能模块

1. 语音处理模块（sherpa-asr-kws）

功能描述：

实时音频采集与处理

关键词唤醒（如 "小刘同学"、"小米小米"）

语音指令识别（如 ”开始播放“、”下一首“、”上一首“、”离线模式“、”换一个音色“等）

在线 / 离线模式切换

技术特点：

ALSA 音频驱动

重采样器适配模型输入格式

双模式工作：KWS 唤醒模式 → ASR 识别模式

通过管道（FIFO）与主控制模块通信

根据主控制模块的信号（signal）切换工作模式

2. 语音合成模块（sherpa-tts）

功能描述：

文本转语音合成

多音色切换

语音播放控制

技术特点：

实时音频合成与播放

支持说话人音色切换（sid 参数控制）

说话打断机制（SIGUSR1 信号）

float 转 int16_t 音频格式转换

3. AI 对话模块（千问）

功能描述：

智能问答处理

语音交互反馈

技术特点：

自定义sh脚本，千问api发送数据，通过管道读取脚本回复

JSON 格式数据交互

回答结果自动转换为语音

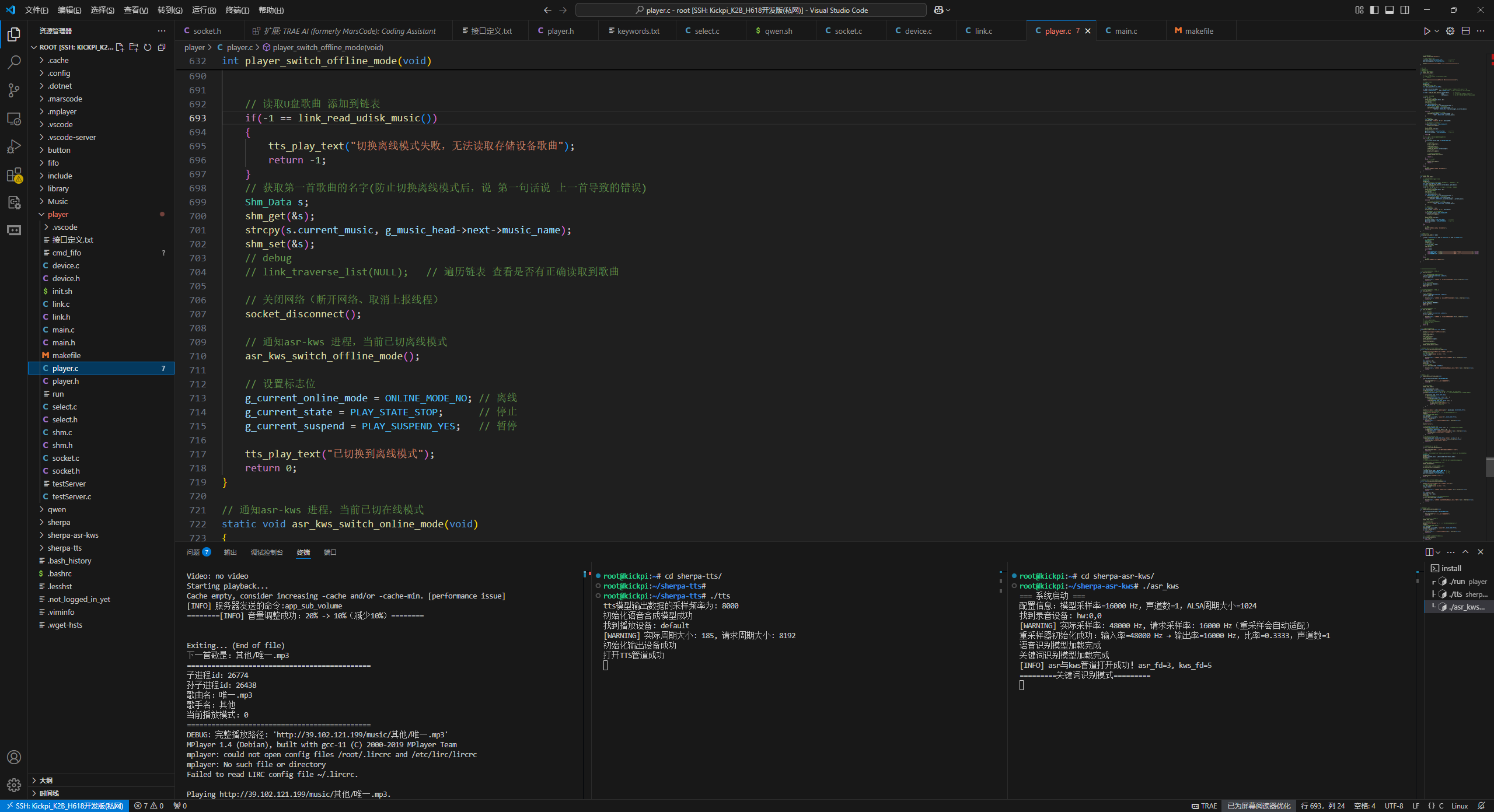

4. 核心控制模块（player.c）

功能描述：

模块协调与控制

音乐播放管理

网络通信处理

状态维护与同步

技术特点：

select 机制实现多事件监听

链表数据结构管理播放列表

共享内存（shm）和信号量（sem）实现父、子、孙三进程间通信

掉线模式模式自动切换（在线 → 离线）

双模式工作机制

在线模式

网络连接： 通过 Libevent 服务器实现网络通信

功能特点：

在线音乐播放（Apache 服务器）
千问 AI 聊天功能
APP 远程控制
实时状态同步
MySQL 数据存储

离线模式

触发条件：

网络连接异常时自动切换
用户呼叫关键词，然后通过语音识别到“离线模式”

功能特点：

U 盘本地音乐播放
基础语音控制（仅 KWS）
本地按钮操作
关闭网络相关功能

模式切换

语音切换： 通过特定语音指令在两种模式间切换

自动切换： 网络状态变化时自动切换模式

手动切换： 嵌入式端手动切换模式

通信协议设计

内部通信

进程间通信： 管道（FIFO）机制，实现模型、千问AI、主进程三者通信

共享内存： 播放状态和配置信息，父子孙三进程共享

信号机制： SIGUSR1、SIGUSR2 等信号控制，实现状态通知（如切换离线模式时通知asr—kws进程切换到离线模式）

网络通信

数据格式： JSON 格式消息

核心指令：

device_report - 设备状态上报
get_music - 获取音乐列表
app_start_play/app_stop_play - APP 控制指令
app_register/app_login/app_bind - 用户管理指令
还有很多，例如回复等。下面是接口定义

接口定义

嵌入式端上报信息当前歌手、当前歌曲、、当前模式、当前状态、当前设备、当前音量嵌入式端发送给服务器：{ "cmd": "device_report", "cur_singer": "未知歌手", "cur_music": "稻香-周杰伦.mp3", "cur_mode": 0, "state": "play", "deviceid": "0001", "cur_volume": 78 } 服务器返回：....

APP 上报信息 { "cmd": "app_report", "appid":"0001", "deviceid":"0001"} 服务器返回：....

嵌入式端向服务器获取播放列表嵌入式端发送给服务器：{ "cmd": "get_music", "singer: "其他"} 服务器返回：{ "cmd": "reply_music", "music":["其他/1.MP3","其他/2.MP3","其他/3.MP3"]}

APP 向服务器请求开始播放 APP发送给服务器: { "cmd": "app_start_play"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_start_play", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_start_play"} 音箱返回给服务器: { "cmd": "reply_app_start_play", "result": "success"} { "cmd": "reply_app_start_play", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_start_play", "result": "success"} { "cmd": "reply_app_start_play", "result": "failure"}

APP 向服务器请求结束播放 APP发送给服务器: { "cmd": "app_stop_play"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_stop_play", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_stop_play"} 音箱返回给服务器: { "cmd": "reply_app_stop_play", "result": "success"} { "cmd": "reply_app_stop_play", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_stop_play", "result": "success"} { "cmd": "reply_app_stop_play", "result": "failure"}

APP 向服务器请求暂停播放 APP发送给服务器: { "cmd": "app_suspend_play"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_suspend_play", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_suspend_play"} 音箱返回给服务器: { "cmd": "reply_app_suspend_play", "result": "success"} { "cmd": "reply_app_suspend_play", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_suspend_play", "result": "success"} { "cmd": "reply_app_suspend_play", "result": "failure"}

APP 向服务器请求继续播放 APP发送给服务器: { "cmd": "app_continue_play"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_continue_play", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_continue_play"} 音箱返回给服务器: { "cmd": "reply_app_continue_play", "result": "success"} { "cmd": "reply_app_continue_play", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_continue_play", "result": "success"} { "cmd": "reply_app_continue_play", "result": "failure"}

APP 向服务器请求下一首歌 APP发送给服务器: { "cmd": "app_play_next_song"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_play_next_song", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_play_next_song"} 音箱返回给服务器: { "cmd": "reply_app_play_next_song", "result": "success"} { "cmd": "reply_app_play_next_song", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_play_next_song", "result": "success"} { "cmd": "reply_app_play_next_song", "result": "failure"}

APP 向服务器请求上一首歌 APP发送给服务器: { "cmd": "app_play_prev_song"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_play_prev_song", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_play_prev_song"} 音箱返回给服务器: { "cmd": "reply_app_play_prev_song", "result": "success"} { "cmd": "reply_app_play_prev_song", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_play_prev_song", "result": "success"} { "cmd": "reply_app_play_prev_song", "result": "failure"}

APP 向服务器请求增加音量 APP发送给服务器: { "cmd": "app_add_volume"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_add_volume", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_add_volume"} 音箱返回给服务器: { "cmd": "reply_app_add_volume", "result": "success"} { "cmd": "reply_app_add_volume", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_add_volume", "result": "success"} { "cmd": "reply_app_add_volume", "result": "failure"}

APP 向服务器请求减小音量 APP发送给服务器: { "cmd": "app_sub_volume"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_sub_volume", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_sub_volume"} 音箱返回给服务器: { "cmd": "reply_app_sub_volume", "result": "success"} { "cmd": "reply_app_sub_volume", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_sub_volume", "result": "success"} { "cmd": "reply_app_sub_volume", "result": "failure"}

APP 向服务器请求顺序播放模式 APP发送给服务器: { "cmd": "app_order_mode"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_order_mode", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_order_mode"} 音箱返回给服务器: { "cmd": "reply_app_order_mode", "result": "success"} { "cmd": "reply_app_order_mode", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_order_mode", "result": "success"} { "cmd": "reply_app_order_mode", "result": "failure"}

APP 向服务器请求单曲循环模式 APP发送给服务器: { "cmd": "app_single_mode"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_single_mode", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_single_mode"} 音箱返回给服务器: { "cmd": "reply_app_single_mode", "result": "success"} { "cmd": "reply_app_single_mode", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_single_mode", "result": "success"} { "cmd": "reply_app_single_mode", "result": "failure"}

APP 向服务器请求随机播放模式 APP发送给服务器: { "cmd": "app_random_mode"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_random_mode", "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_random_mode"} 音箱返回给服务器: { "cmd": "reply_app_random_mode", "result": "success"} { "cmd": "reply_app_random_mode", "result": "failure"} 服务器转发给APP: { "cmd": "reply_app_random_mode", "result": "success"} { "cmd": "reply_app_random_mode", "result": "failure"}

APP 获取嵌入式端歌曲列表 APP发送给服务器: { "cmd": "app_get_music_list"} 如果音箱不在线，服务器回复APP：{ "cmd": "reply_app_get_music_list, "result": "offline"} 如果音箱在线，服务器转发嵌入式端 { "cmd": "app_get_music_list"} 音箱返回给服务器: { "cmd": "upload_music_list", "music":["1.mp3","2.mp3","3.mp3","4.mp3","5.mp3"]} 服务器转发给APP: { "cmd": "upload_music_list", "music":["1.mp3","2.mp3","3.mp3","4.mp3","5.mp3"]}

当嵌入式端更新了歌曲列表（当前列表播放完毕，切换歌手也会触发upload_music_list

APP 注册 APP发送给服务器 { "cmd": "app_register","appid":"0001","password":"1111111"} 服务器成功回复APP： { "cmd": "reply_app_register","result":"success"} 服务器失败回复APP： { "cmd": "reply_app_register","result":"xxxx"} result["result"] = "idshort"; //账号太短 result["result"] = "passhort"; //密码太短 result["result"] = "idexist"; //用户已存在 result["result"] = "failure"; // 服务器发生错误(查询失败)

APP 请求绑定设备 APP发送给服务器: { "cmd": "app_bind", "appid":"0001", "deviceid":"0001"} 服务器成功回复APP： { "cmd": "reply_app_bind","result":"success", "deviceid":"0001"} 服务器失败回复APP： { "cmd": "reply_app_bind","result":"xxxx"} result["result"] = "isbind"; //设备ID已经被绑定了 result["result"] = "devidshort"; //设备ID输入的太短了 result["result"] = "failure"; // 服务器发生错误(查询失败)

APP 登录 APP发送给服务器 { "cmd": "app_login","appid":"0001","password":"1111111"} 服务器成功回复APP： { "cmd": "reply_app_login","result":"success", "deviceid":"0001"}; 服务器失败回复APP： { "cmd": "reply_app_login","result":"xxxx"} result["result"] = "idshort"; //账号太短 result["result"] = "passhort"; //密码太短 result["result"] = "idnotexist"; //用户不存在 result["result"] = "notbind"; //未绑定设备（登陆成功） result["result"] = "passerr"; //密码错误 result["result"] = "failure"; // 服务器发生错误(查询失败)

技术亮点

1. 双模式设计

支持在线和离线两种工作模式

网络异常时自动降级，保证基本功能可用

2. 本地 AI 能力

全本地化语音处理，响应速度快

无需网络即可实现基础语音控制

3. 跨平台控制

Qt 客户端支持多平台部署

实时设备状态监控和远程控制

4. 鲁棒性设计

完善的错误处理机制

关键资源异常时自动重置

详细的日志记录系统

功能实现细节

音乐播放控制

播放功能： 支持 MP3 格式（其他格式理论都支持，不过没写。因为mplayer支持绝大多数的音乐格式）

控制指令： 播放 / 暂停、上一首、下一首、音量调节

播放模式： 顺序播放、单曲循环、列表循环

语音交互流程

关键词唤醒： 用户说出唤醒词（如 "小米小米"、"小刘同学"）

指令识别： 系统进入语音识别模式

指令执行： 解析并执行用户指令

语音反馈： 通过 TTS 返回执行结果

执行内容： 判断是否为指令，如果不是则交由AI处理并回复

APP 功能特点

设备管理： 支持设备绑定

状态显示： 实时显示当前播放歌曲、音量、模式、歌单等

推送通知： 设备上线 / 下线通知

项目成果

技术成果

完整的嵌入式 AI 语音交互解决方案

稳定可靠的双模式工作机制

高效的进程间通信和网络通信架构

功能成果

实现了从语音唤醒到指令执行的完整链路

支持在线和离线两种使用场景

提供了便捷的远程控制方式

性能指标

语音识别准确率： 90% （特定关键词）

响应延迟： 本地指令 < 100ms，在线指令 < 100ms

💡

有关此项目其他内容，欢迎在下方留言（我会收到邮件通知），留言我会以邮件回复。或联系我的QQ。
