江协科技，Can总线学习
CAN简介&硬件电路
一、CAN简介
CAN 总线（Controller Area Network Bus）即控制器局域网总线
是由 BOSCH 公司开发的一种串行通信总线，具有简洁易用、传输速度快、易扩展、可靠性高等特点，广泛应用于汽车、嵌入式、工业控制等领域。
其具体特征如下：
- 物理线路：采用（CAN_H、CAN_L）两根通信线，线路较少，且无需共地，使用差分信号进行通信，抗干扰能力强。
- 通信速率与传输距离： 高速 CAN（ISO11898）：通信速率在 125k~1Mbps 之间，传输距离小于 40 米。 低速 CAN（ISO11519）：通信速率在 10k~125kbps 之间，传输距离小于 1 千米。
- 通信方式： 异步通信，无需时钟线，通信速率由设备各自约定。 半双工模式，可挂载多个设备。当多设备同时发送数据时，通过仲裁判断发送的先后顺序。
- 报文 ID：具备 11 位或 29 位报文 ID，用于区分消息功能，同时也决定了消息的优先级。
- 有效载荷：可配置 1 至 8 字节的有效载荷。
- 传输方式：可实现广播式和请求式两种传输方式。
- 其他特性：具备应答、CRC 校验、位填充、位同步、错误处理等特性 。
二、主流通信协议对比
名称 | 引脚 | 双工 | 时钟 | 电平 | 设备 | 应用场景 |
UART | TX、RX | 全双工 | 异步 | 单端 | 点对点 | 两个设备互相通信 |
I2C | SCL、SDA | 半双工 | 同步 | 单端 | 多设备 | 一个主控外挂多个模块 |
SPI | SCK、MOSI、MISO、SS | 全双工 | 同步 | 单端 | 多设备 | 一个主控外挂多个模块（高速） |
CAN | CAN_H、CAN_L | 半双工 | 异步 | 差分 | 多设备 | 多个主控互相通信 |
三、CAN硬件电路
- 每个设备通过CAN收发器挂载在CAN总线网络上
- CAN控制器引出的TX和RX与CAN收发器相连， CAN收发器引出的CAN_H和CAN_L分别与总线的CAN_H和CAN_L相连
- 高速CAN使用闭环网络，CAN_H和CAN_L两端添加120Ω的终端电阻
- 低速CAN使用开环网络CAN_H和CAN_L其中一端添加2.2kΩ的终端电阻

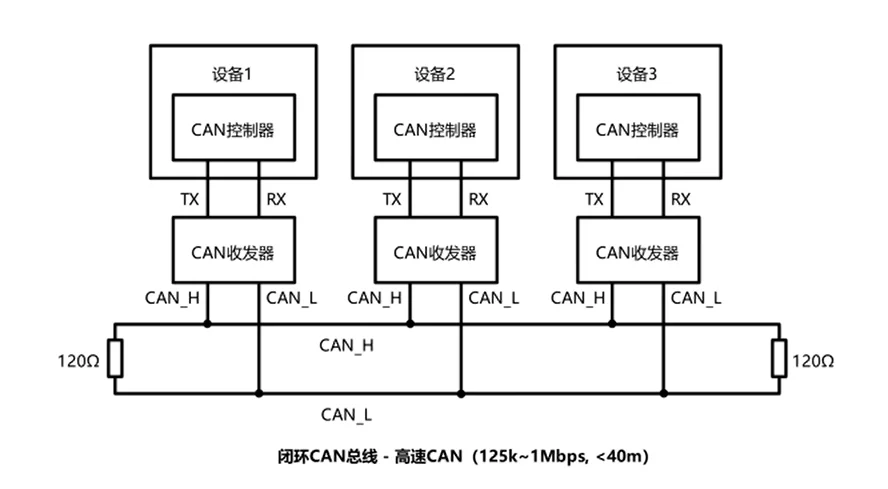

高速CAN硬件电路图
- 高速CAN使用闭环网络，CAN_H和CAN_L两端添加120Ω的终端电阻 终端电阻的作用主要有两个： 1. 防止回波反射（用于处理高频信号远距离传输时 信号在终端反射，干扰原始信号） 2. 在没有设备操作时，将两个差分线的电压“收紧”， 使其电压一致。（在没有设备操作时，这个电阻会把两个差分线的电压拉到同一水平，也就是代表默认的‘1’状态） （类似于I2C的上拉电阻）
- CAN控制器：比如STM32等
- CAN收发器：一颗芯片，主要实现电平转换、输出驱动和输入采样的功能
- CAN控制器的TX和CAN收发器的TX相连、RX与CAN收发器的RX相连，无需交叉

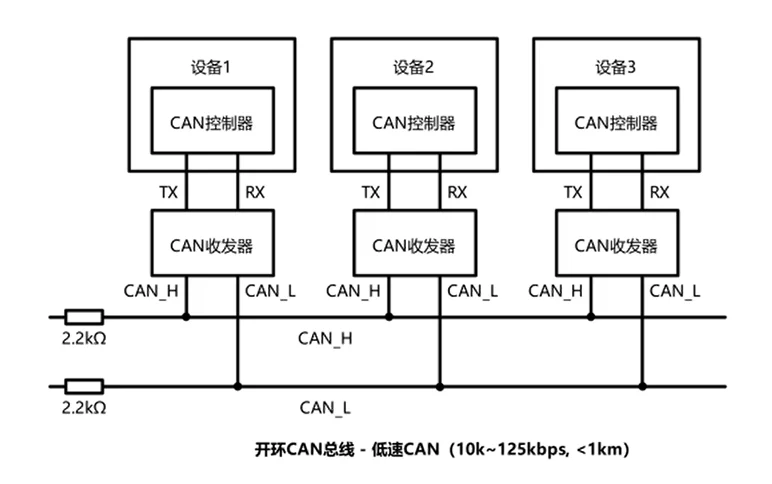

低速CAN硬件电路图
- 这里的两颗2.2K的电阻，知识一端接到CAN总线上， 另一端是悬空的，这里也是用于防止回波反射。但是具体多大作用就不知道了~

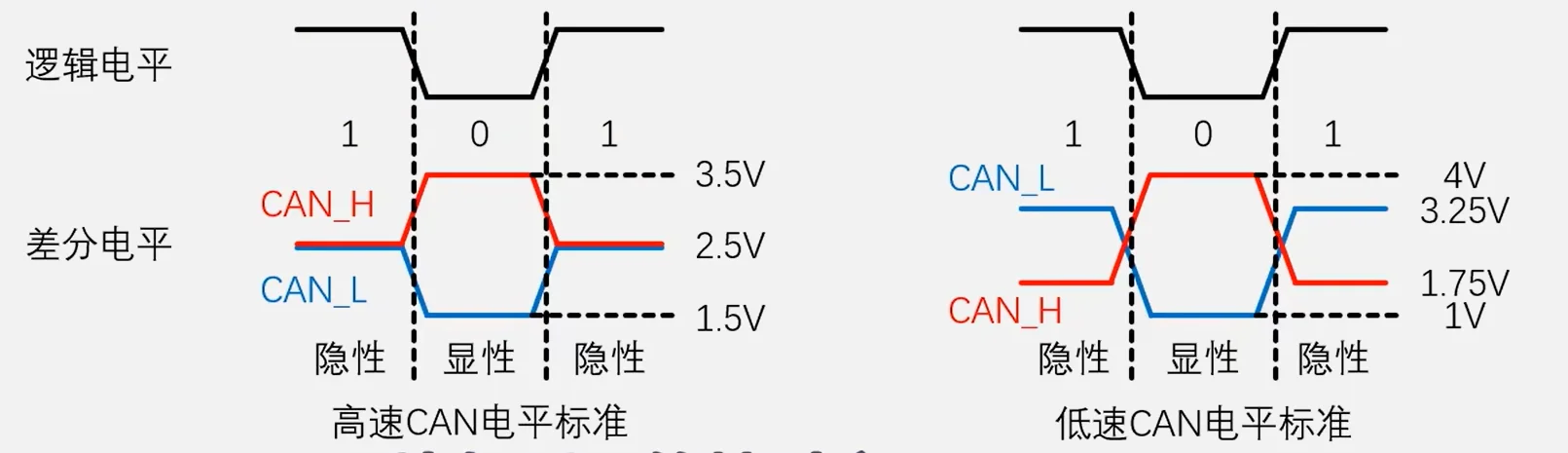

四、CAN电平标准
CAN 总线采用差分信号，即通过两线电压差（V_CAN_H 减 V_CAN_L）传输数据位
- 高速 CAN 规定： 电压差为 0V 时表示逻辑 1（隐性电平） 电压差为 2V 时表示逻辑 0（显性电平）
- 低速 CAN 规定： 电压差为 - 1.5V 时表示逻辑 1（隐性电平） 电压差为 3V 时表示逻辑 0（显性电平）
两线“收紧”是默认状态，表示逻辑1， 所以叫隐性。
两线“张开”产生电压差，表示逻辑0，所以叫显性。
高速CAN和低速CAN的电压不一样哦。低速CAN是考虑传输速度更远，所以把电压的1和0的电压差距加大了
在日常中，有事也用逻辑电平来表示CAN的时序，但是要明白的是 实际的电路中 是通过差分电平来判断此时是隐性电平1 还是 显性电平0。 ”CAN的差分电平就像南通的腿，张开是0， 闭合就是1“

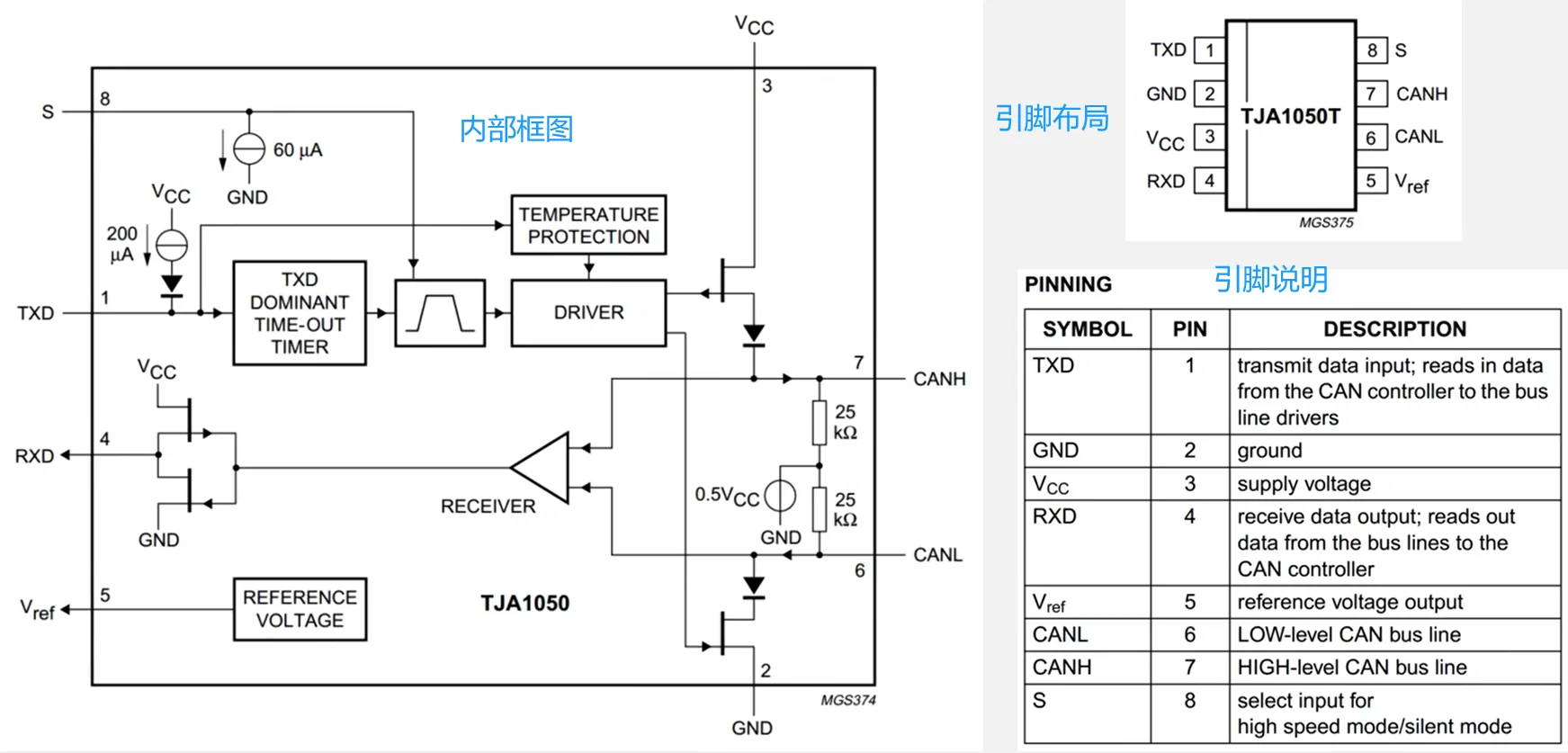

五、CAN收发器-TJA1050（高速CAN）
- GND、VCC提供5V供电
- TXD、RXD与CAN控制器相连
- CAN_H、CAN_L与CAN总线相连
- Vref 是参考电压输出，可以不用。
- S 是选择高速模式还是静默模式，（理解成开关）

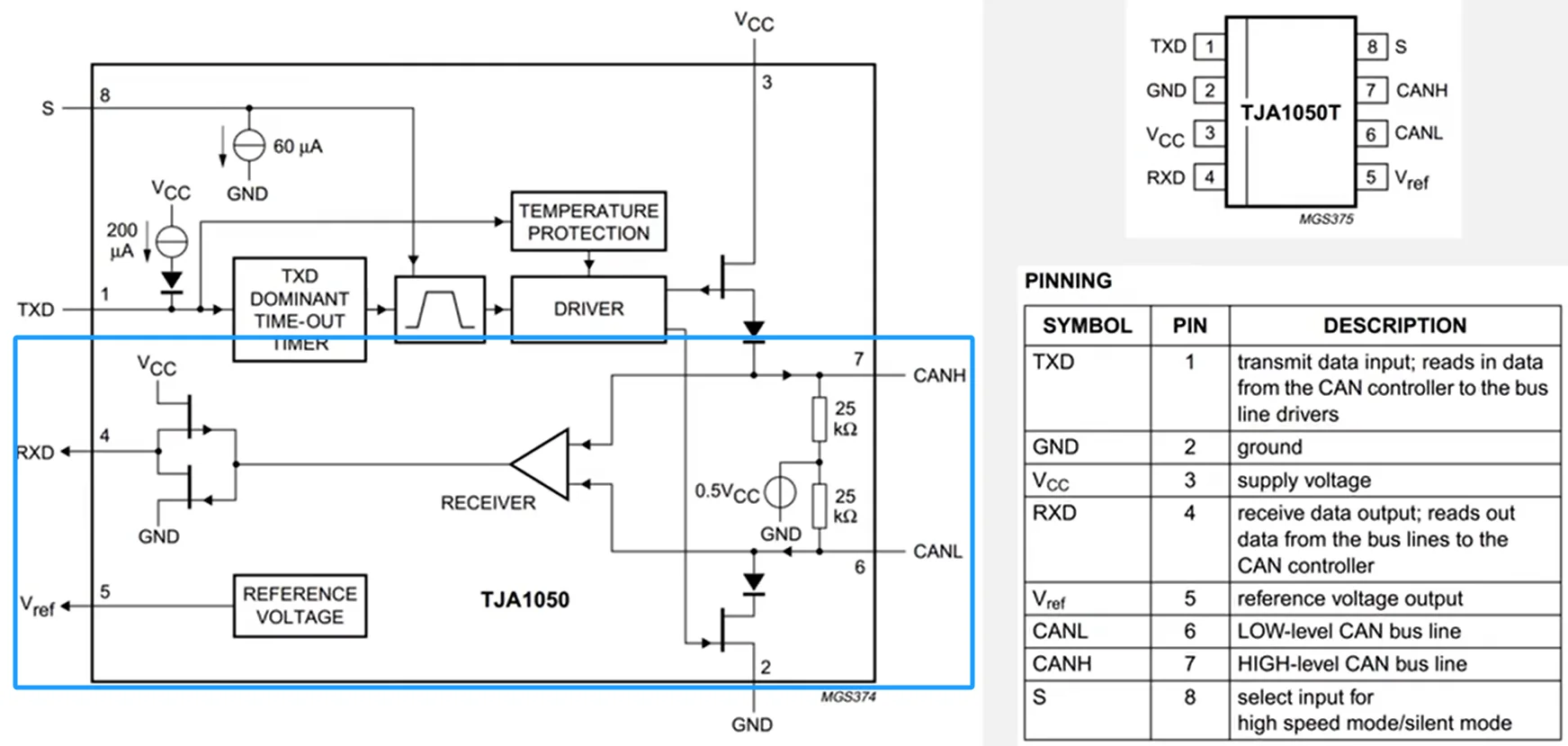

输入部分原理详解
- RECEIVER 用于比较CAN_H与CAN_L的电压差， 当有电压差是输出1， 没电压差输出0.
- 两个 MOSFET管 上管为Pmos，下管为Nmos 当RECEIVER输出1时，上管断开，下管导通，RXD与GND相连 ，输出 显性电平 ‘0’ 当RECEIVER输出0时，上管导通，下管断开，RXD与VCC相连 ，输出 隐性电平 ‘1’
- 总的来说：当有电压差时输出 显性电平 ‘0’ ； 没有电压差时输出隐性电平 ‘1’。

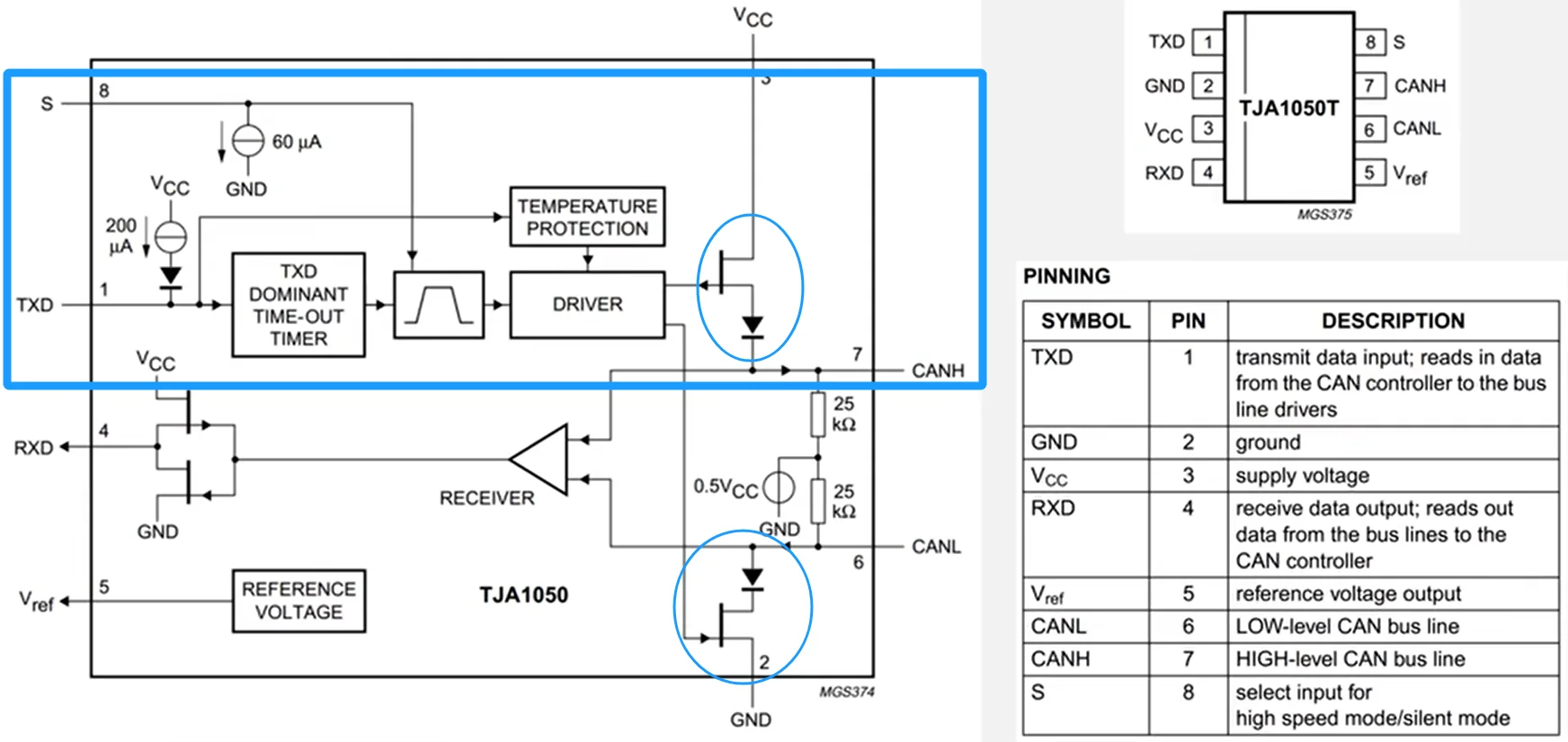

输出部分原理详解
- 两个25K的电阻，并联，他们各分得0.5倍VCC电压，也就是2.5V。这就会在没有外力影响时，将电压固定在2.5V。也就是隐性电平的 ‘0’。（两线“拉紧”的力，主要是靠外部的终端电阻。）
- DRIVER会控制两个mos管（蓝色圆圈）的状态。 当TXD输入1时，上下两管同时断开，两根总线回归2.5V。 当TXD输入0时，上下两管同时导通，CANH被VCC拉高，CANL被GND拉低。使总线产生电压差。

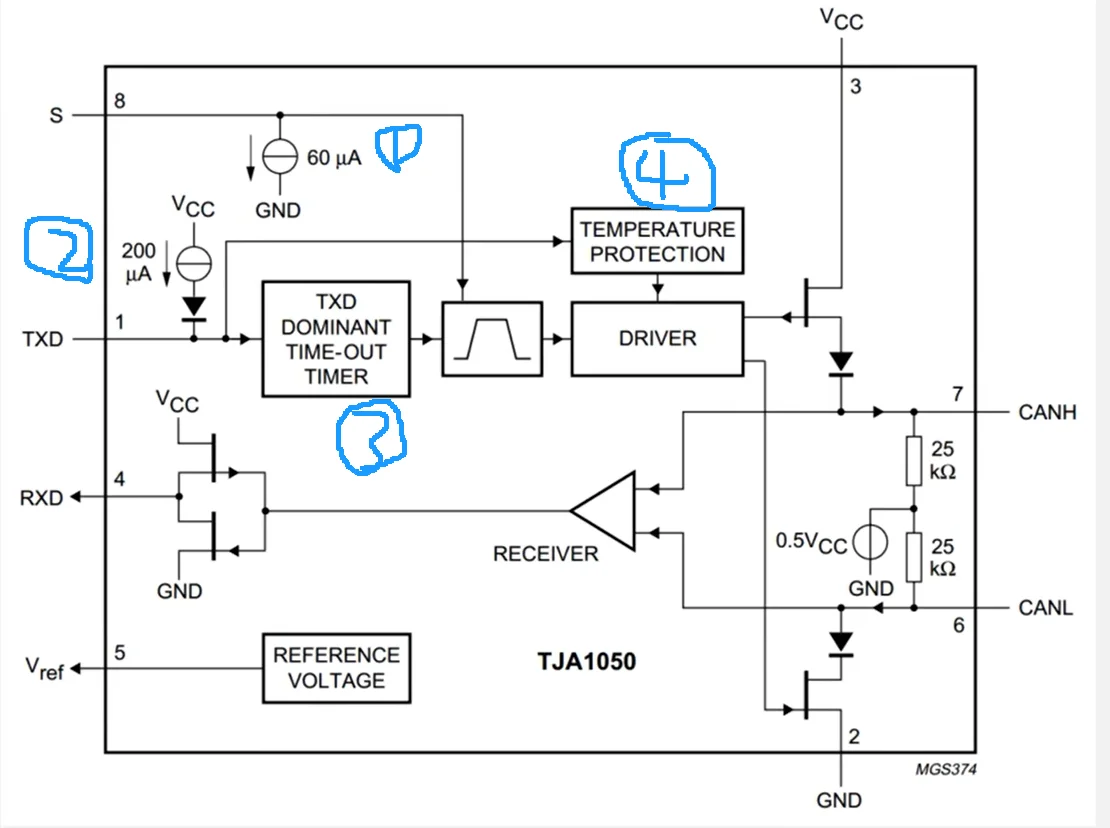

其他部分功能介绍
- S引脚， 静默或者高速。S引脚的下拉电压源，当S悬空，默认输入0。 最终是控制开关控制器
- 电流源上拉，类似上拉电阻，当TXD悬空时默认输出电平1，防止当TXD引脚电平不确定造成影响。
- TXD显性超时计时器： 当TXD输出出现异常，始终输出显性电平0， 那么CAN总线将始终输出显性电平0 ， CAN总线将会瘫痪， 并且其他设备不可阻止。那么这个设备就是收发器的保险，当设备异常，始终拽着总线不放，那么过一段时间后，收发器会自动释放总线，防止总线瘫痪
- 温度保护，当温度异常时，会控制驱动器切断输出，以免干扰CAN总线

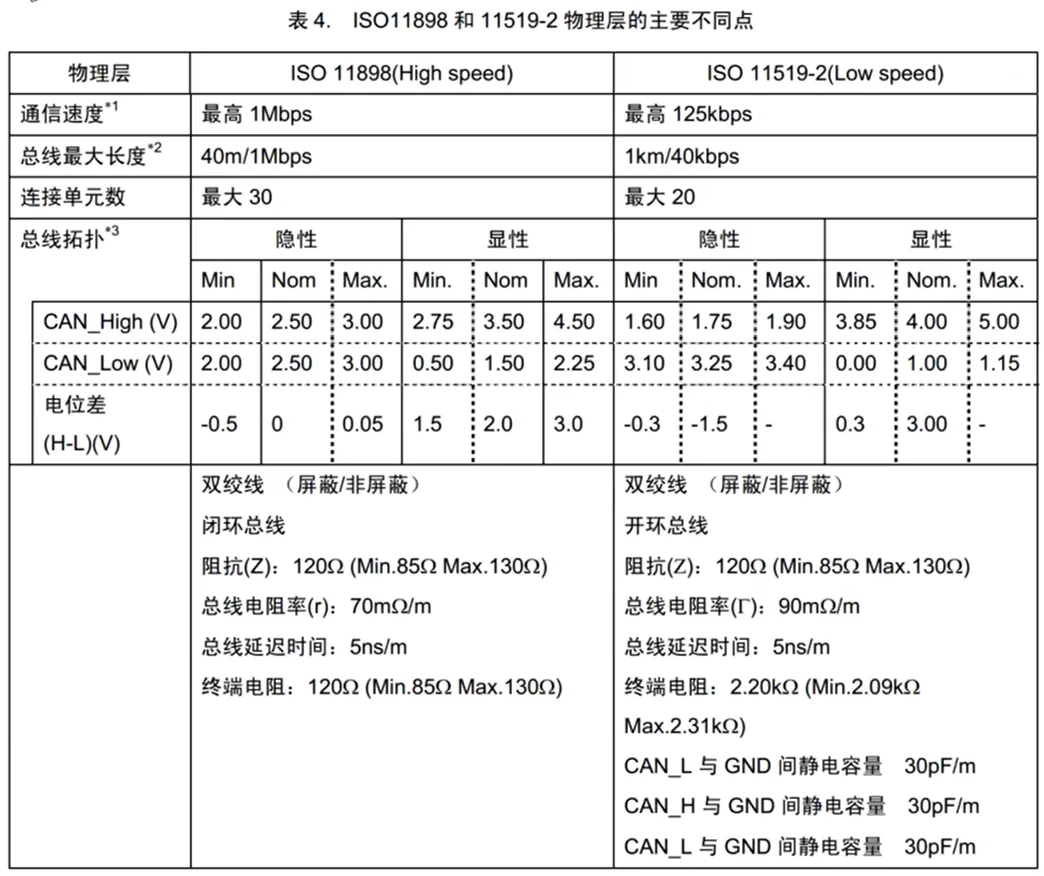

六、CAN物理层特性
CAN总线入门帧格式详解
一、CAN总线帧格式
- CAN协议规定了5种类型的帧格式
帧类型 | 用途 |
数据帧 | 发送设备主动发送数据（广播式） |
遥控帧 | 接收设备主动请求数据（请求式） |
错误帧 | 某个设备检测出错误时向其他设备通知错误 |
过载帧 | 接收设备通知其尚未做好接收准备 |
帧间隔 | 用于将数据帧及遥控帧与前面的帧分离开 |

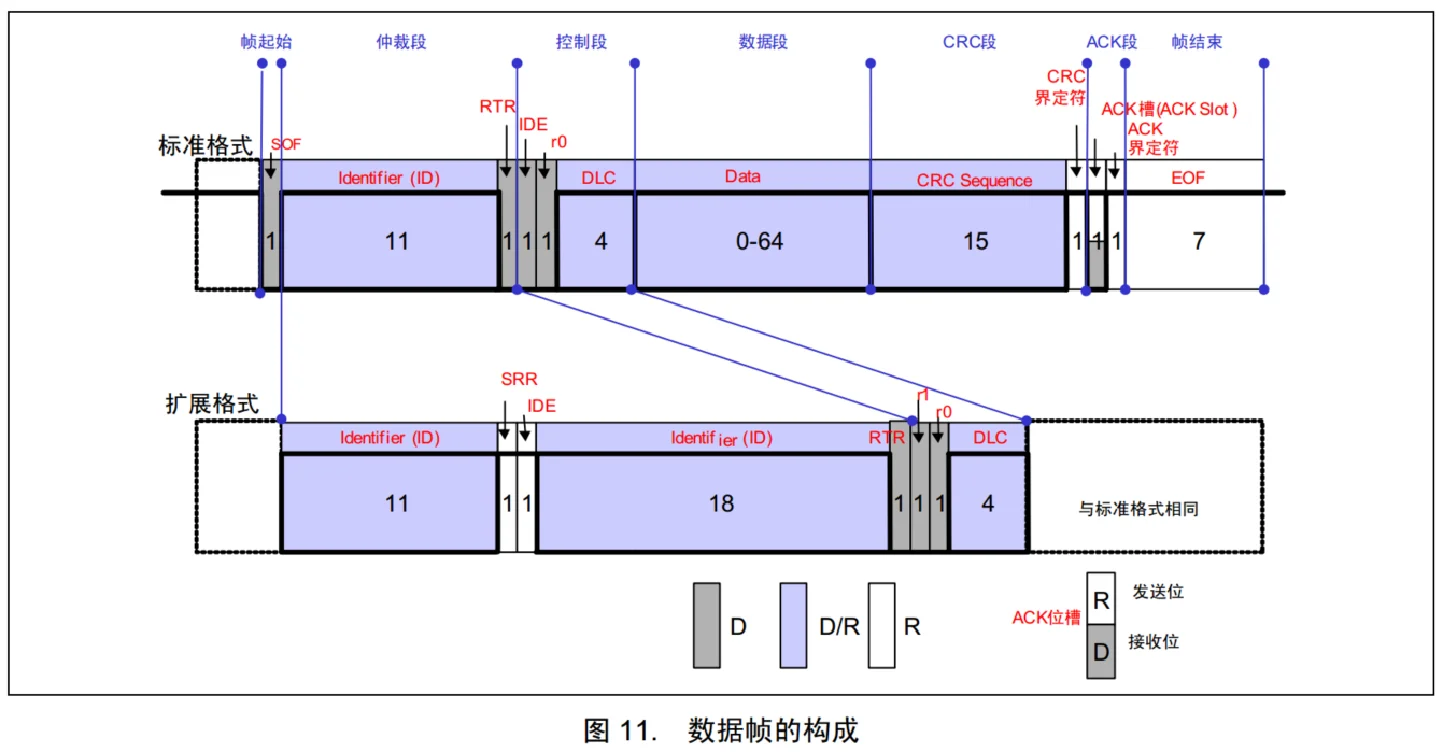

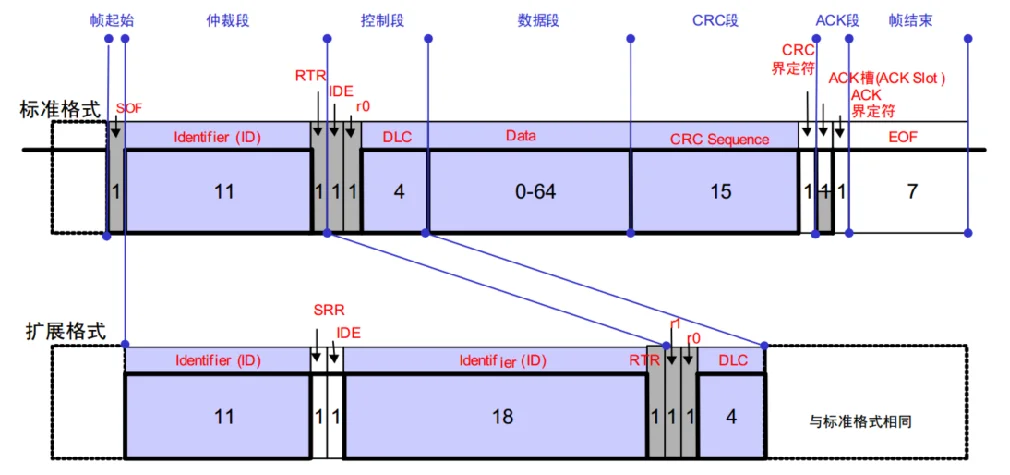

二、数据帧详解
灰色部分D 为显性电平0， Donminant
白色部分R 为隐性电平1，Recessive
蓝色部分D/R为数据，可自定义
- 数据帧分为标准格式和扩展格式

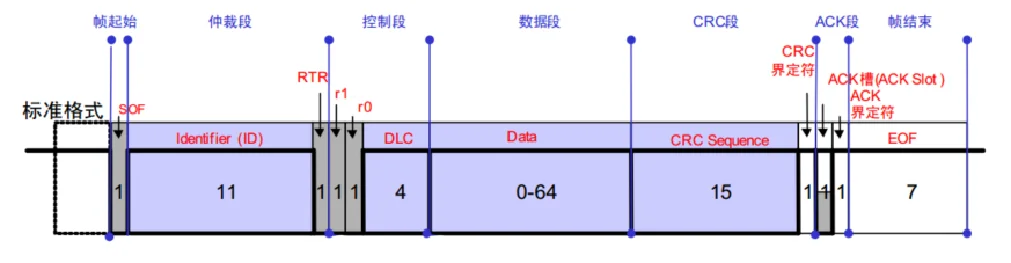

标准格式
- 数据帧开始之前：电平为 隐性电平。逻辑电平1表示
- 帧起始
- 起始帧【SOF】：电平必须为显性电平，逻电平0表示
- 仲裁段
- 发送报文ID【identifier】：标准格式为11位。（ID越小优先级越高，可用于仲裁时）
- 发送远程请求标志位【RTR】：用于区分数据帧（写入）还是遥控帧（读取）。数据帧必须为显性0，遥控帧为隐性1
- 控制段
- ID扩展标志位【IDE】：标准格式固定为显性0，扩展格式固定为隐性1
- 保留位【r0】：目前（2025.5.19）没用到
- 数据段长度【DLC】：用来控制后续的数据段的发送的字节，（例如0001为发送1字节，1000为8字节）
- 数据段【Data】：0-8字节（64bit）。根据数据长度DLC来发送对应长度的数据
- CRC段
- CRC校验段：SOF到Data所有数据位，得到15为bit的CRC校验码附加在数据帧后
- 界定符：必须为隐性电平1
- ACK段
- ACK槽：类似于IIC的应答，当发送方发送完这一帧的主要内容，会在位于ACK槽时释放总线，应答方需要在ACK槽主动拉开总线，时ACK槽为显性电平0。发送方在ACK槽读取总线状态。如果读取为0则数据被正确接收。如果读取为1则未被正确接收。
- ACK界定符：必须为隐性电平1。
- 帧结束【EOF】：七个隐性电平1。标志帧结束。
扩展格式
扩展格式的出现，是因为标准格式的ID不够用了。
- SRR为替代RTR的位。必须位隐性电平1。 因为在CAN中，仲裁时是先比较所有位的ID，再比较RTR，所以RTR一定要再ID的后面。所以就出现了SRR来替代RTR，同时也是为了保证标准格式的优先级高于扩展格式。
- 扩展标志位【IDE】标准格式固定为显性0，扩展格式固定为隐性1
- 扩展部分的ID
- RTR
- r0/r1. 为后续升级奠定基础，
- 其余与标准格式一样
附【数据帧各部分用途简介】：
- SOF（Start of Frame）：帧起始，表示后面一段波形为传输的数据位
- ID（Identify）：标识符，区分功能，同时决定优先级
- RTR（Remote Transmission Request ）：远程请求位，区分数据帧和遥控帧
- IDE（Identifier Extension）：扩展标志位，区分标准格式和扩展格式
- SRR（Substitute Remote Request）：替代RTR，协议升级时留下的无意义位
- r0/r1（Reserve）：保留位，为后续协议升级留下空间
- DLC（Data Length Code）：数据长度，指示数据段有几个字节
- Data：数据段的1~8个字节有效数据
- CRC（Cyclic Redundancy Check）：循环冗余校验，校验数据是否正确
- ACK（Acknowledgement）：应答位，判断数据有没有被接收方接收
- CRC/ACK界定符：为应答位前后发送方和接收方释放总线留下时间
- EOF（End of Frame ）：帧结束，表示数据位已经传输完毕
附【数据帧的发展】
- CAN 1.2时期，仅存在标准格式，IDE位当时仍为保留位r1
- CAN 2.0时期，ID不够用，出现了扩展格式，增加了ID的位数，为了区分标准格式与扩展格式，协议将标准格式中的r1赋予了新功能—IDE

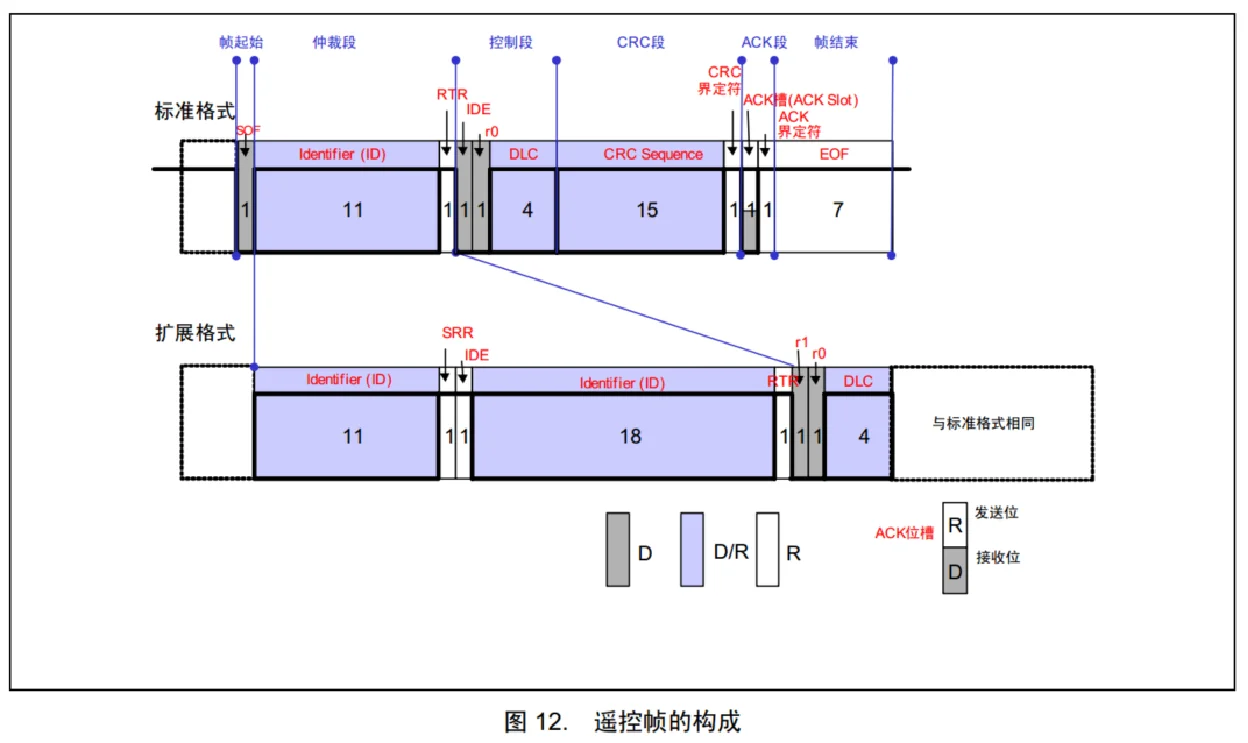

三、遥控帧
遥控帧无数据段，RTR为隐性电平1，其他部分与数据帧相同

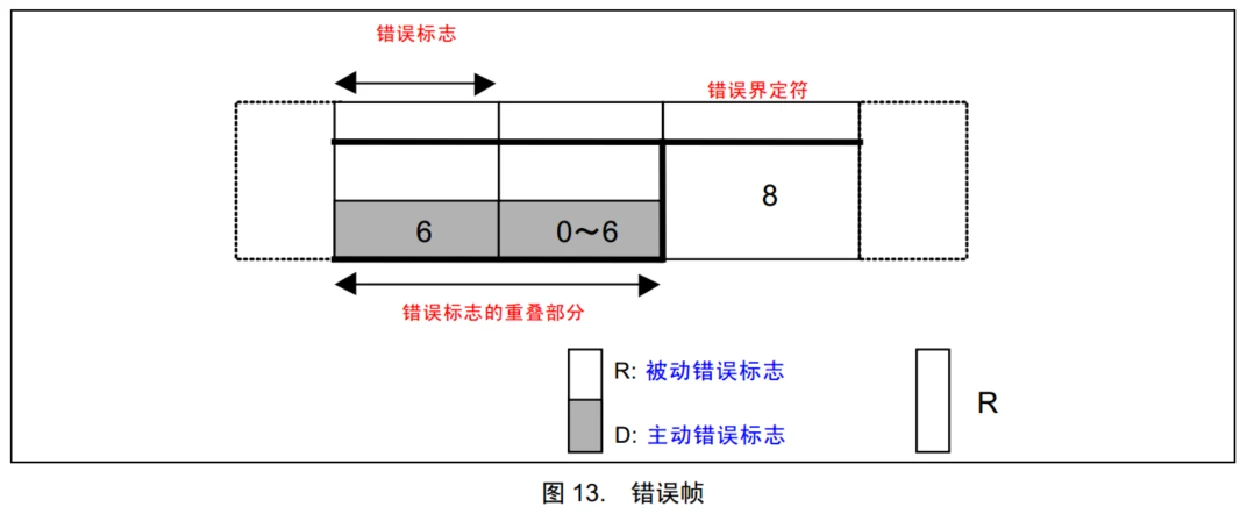

四、错误帧
总线上所有设备都会监督总线的数据，一旦发现“位错误”或“填充错误”或“CRC错误”或“格式错误”或“应答错误” ，这些设备便会发出错误帧来破坏数据，同时终止当前的发送设备

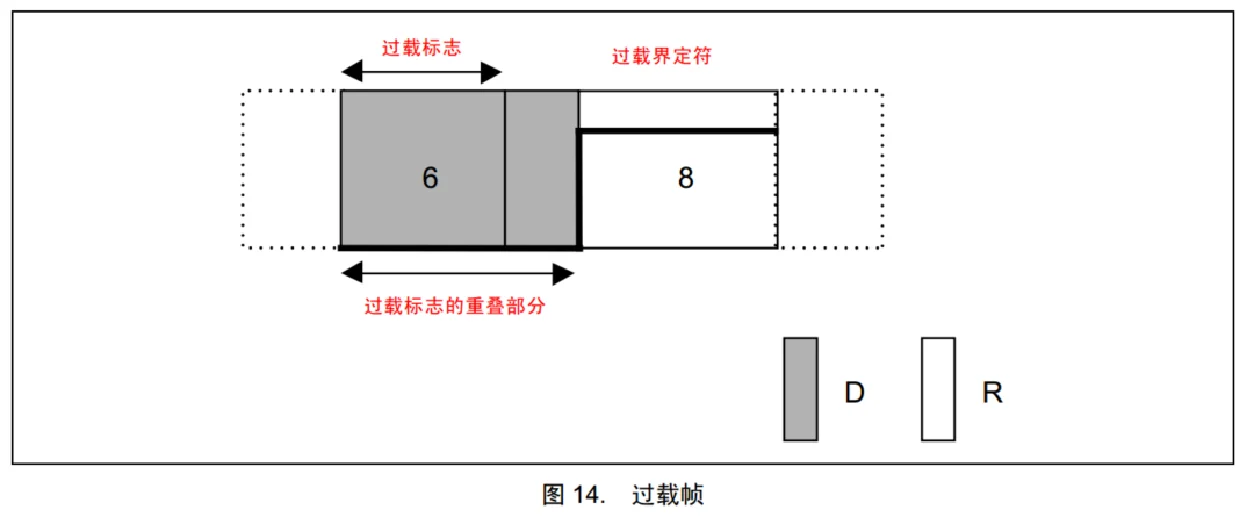

五、过载帧
当接收方收到大量数据而无法处理时，其可以发出过载帧，延缓发送方的数据发送，以平衡总线负载，避免数据丢失

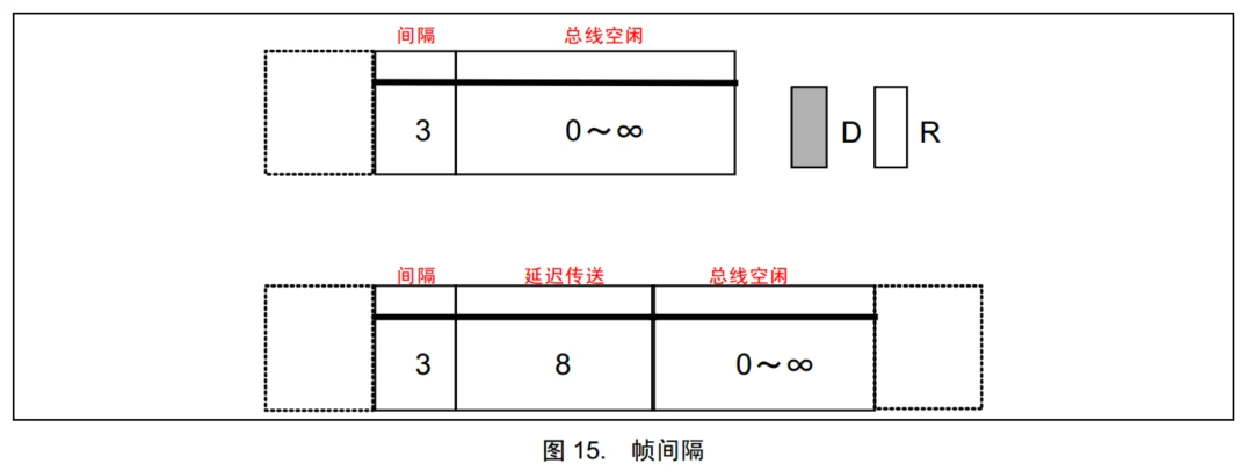

六、帧间隔
将数据帧和遥控帧与前面的帧分离开
有关CAN总线的其他问题，欢迎您在底部评论区留言，一起交流~
