📘16届蓝桥杯嵌入式国赛备考学习笔记
字数 13858阅读时长≈ 35 分钟
2025-6-12
2026-9-15
😀
此笔记是我在备考蓝桥杯嵌入式时所记录的。标**的意为最终方案，可直接跳转学习
现在（6月15日）已经考完了。考到了我笔记中的时间转换时间戳以及修改rtc时间和字符串处理的函数。不算难，但是量太多了！！最后十分钟写完了没来得及全部验证，最后五分钟看到好多bug,改改又交了三次。大心脏差点承受不住。希望有个好成绩！—>老三

新建工程

当前单片机芯片：STMG431RBT6

比赛开始时，解压提供的库文件。
在工具-Cube-中可以找到不同版本的

安装提供的芯片包

Cube打开后，选择芯片
打开RCC的外部时钟 选择Debug调试方式为串口
外部晶振选择为24MHZ（具体看手册），系统时钟选择80MHZ(HSE、PLL）
设置MDK，设置项目名称，勾选分离.c.h文件
取消勾选使用默认的库文件位置，选择赛事方提供的解压好的库文件。
设置，下载器为DAP；设置下载后自动运行。

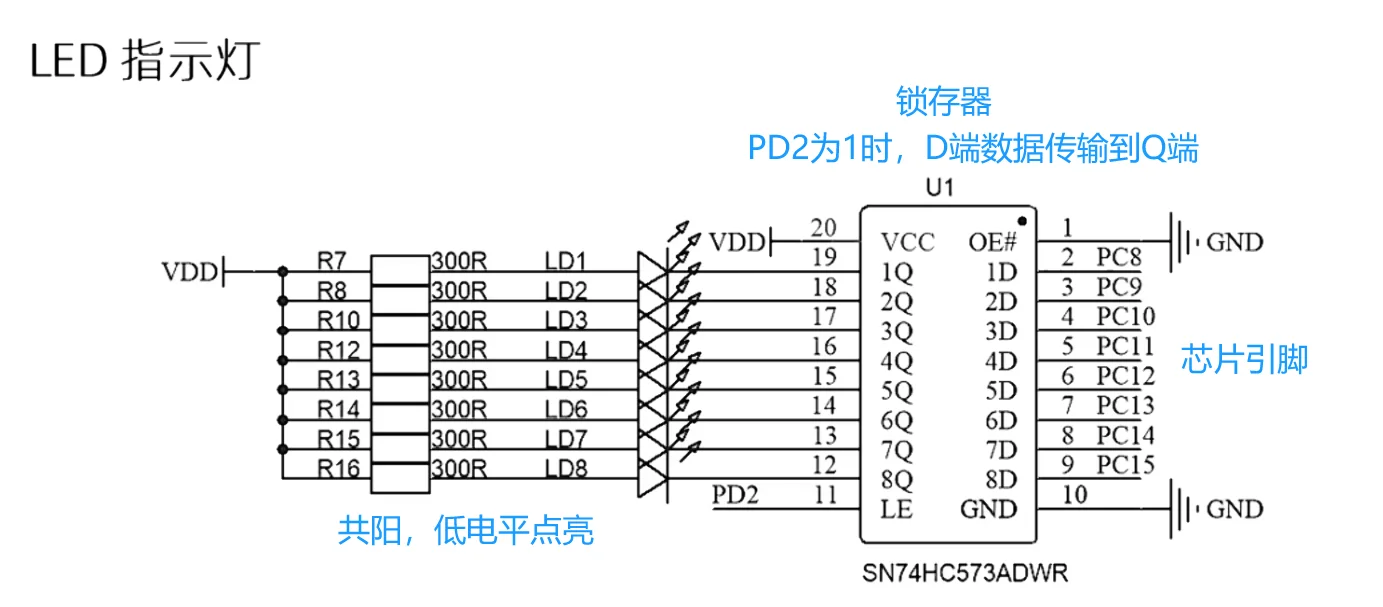

点个灯

notion image
使用寄存器的原因是：因为LCD也用了这几个引脚，为了防止在使用LCD的时候改变LED

初始化时，将所有置为1，PD和PC都是，让LED默认为熄灭

核心代码：

使用LCD模块

初始化
复制资料的lcd.c 、 lcd.h、fonts.h
到Code文件中
在main.c中初始化LCD
核心代码

高亮部分字符函数
闪烁部分字符函数

解决LCD和LED引脚冲突的问题

  1. 在GPIO
修改LCD_DisplayStringLine的函数，在第一行和最后一行加上如下代码
同理，例如LCD_Init、 LCD_Clear 都需要加上这两行代码。 注意是uint16_t



闪个灯

定时器中断实现

开启定时器， 计算中断时间， psc arr
开启NVIC中断

在tim.c中找到tim.h， 找到中断回调函数（2531 行），

核心代码：
注意不要在中断中写控制LED的函数，否则可能会在LCD函数中，打开PD2的使能，导致在复原之前修改了GPIOC的输出。
所以一般把show_led(1, led_mode); 写在LCD后

按键长按短按双击检测

下面的太麻烦了， 简单的如下：
  1. 仅支持抬起和按下、长按检测（极简版）
else if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2) == 0)
key_value = 3;
else if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == 0)
key_value = 4;
else
key_value = 0;
key_down = key_value & (key_value ^ key_old);
key_up = ~key_value & (key_value ^ key_old);
key_old = key_value;
if(key_down == 4) //按下
{
key_long_tick = uwTick;//开始计时
}
else if(key_vlaue == 4 && uwTick - key_long_tick > 800) //按下，长按生效
{
Naozhong_Time.AlarmTime.Hours++;
}
}
#define DOUBLE_TIME 300
#define SHORT_TIME 500
#define LONG_TIME 1000
uint8_t key_value, key_old , key_up, key_down;
uint32_t key_down_time = 0;
uint32_t key_up_time = 0;
uint8_t key_count = 0;
uint8_t key_last = 0;
uint8_t key_short, key_double, key_long;
uint32_t key_tick = 0;
void key_proc(void)
{
if(uwTick - key_tick < 20)
return;
key_tick = uwTick;
uint8_t key_mask = 0;
key_mask |= (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0) == GPIO_PIN_RESET) ? 0x01 : 0;
key_mask |= (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1) == GPIO_PIN_RESET) ? 0x02 : 0;
key_mask |= (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2) == GPIO_PIN_RESET) ? 0x04 : 0;
key_mask |= (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET) ? 0x08 : 0;
uint8_t key_new_vlaue = 0;
if(key_mask == (0x01 + 0x02)) //key 1 + 2
key_new_vlaue = 5;
else if(key_mask == (0x01 + 0x04)) //key 1 + 3
key_new_vlaue = 6;
else{
if(key_mask == 0x01) key_new_vlaue = 1;
else if(key_mask == 0x02) key_new_vlaue = 2;
else if(key_mask == 0x04) key_new_vlaue = 3;
else if(key_mask == 0x08) key_new_vlaue = 4;
}
key_down = key_new_vlaue & (key_new_vlaue ^ key_old);
key_up = ~key_new_vlaue & (key_new_vlaue ^ key_old);
key_old = key_value = key_new_vlaue;
if(key_down)
{
key_down_time = uwTick;
key_last = key_value;
if(uwTick - key_up_time < DOUBLE_TIME && key_last == key_value)
{
key_double = key_value; //触发双击
key_count = 0;
}
}
if(key_up)
{
if(uwTick - key_down_time < SHORT_TIME && key_double == 0)
{
key_up_time = uwTick;
key_count++;
}
}
if(key_value && (uwTick - key_down_time > LONG_TIME))
{
key_long = key_value; //触发长按
key_count = 0;
}
if(!key_value && (uwTick - key_up_time > DOUBLE_TIME)) //将此处DOUBLE_TIME 替换为0则双击无效，短按触发极快
{
if(key_count == 1)
key_short = key_last; //触发短按
else
key_short = 0;
key_count = 0;
key_double = 0;
key_long = 0;
}
// if(key_double || key_long)
// key_short = 0;
}
/ 按键处理 /
// 按键状态结构体
typedef struct {
GPIO_TypeDef* port; // 端口
uint16_t pin; // 引脚
int time; // 周期计时(2s清零)
uint8_t timeEN; // 计时使能
uint8_t count; // 按下次数
uint8_t press_flag; // 按下标志
int press_time; // 按下时长
} Key;
// 初始化四个按键（B1-B4）
Key keys[] = {
{GPIOB, GPIO_PIN_0, 0, 0, 0, 0, 0}, // B1
{GPIOB, GPIO_PIN_1, 0, 0, 0, 0, 0}, // B2
{GPIOB, GPIO_PIN_2, 0, 0, 0, 0, 0}, // B3
{GPIOA, GPIO_PIN_0, 0, 0, 0, 0, 0} // B4
};
//定义按键个数
#define KEY_COUNT (sizeof(keys)/sizeof(keys[0]))
// 按键扫描逻辑
void key_scan(void) {
for(uint8_t i=0; i<KEY_COUNT; i++) { //逐个扫描按键
Key* k = &keys[i];
if(k->time > 1800) { // 检测2s周期末端
if(k->count == 1) { //如果只按了一下
if(k->press_time < 1000) {
sprintf(text, "Btn%d: Click", i+1); //并且时间小于1s，那么是短按
} else {
sprintf(text, "Btn%d: Long ", i+1); //并且时间大于1s，那么是长按
}
LCD_DisplayStringLine(Line2, (uint8_t*)text); //显示出来
}
else if(k->count == 2 && k->press_time < 1000) { //如果按了两下，并且时间小于1s
sprintf(text, "Btn%d: Double", i+1);
LCD_DisplayStringLine(Line2, (uint8_t*)text); //那么显示双击
}
// 重置状态
k->time = k->count = k->press_time = k->timeEN = 0;
}
}
}
//定时器终端扫描处理
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
//定时器3中断函数 1ms一次
else if(htim->Instance == TIM3)
{
for(uint8_t i=0; i<KEY_COUNT; i++) { //逐个扫描按键
Key* k = &keys[i];
// 检测按键动作
uint8_t pinState = HAL_GPIO_ReadPin(k->port, k->pin);
if(pinState == GPIO_PIN_RESET && !k->press_flag) { // 按下
k->press_flag = 1; //标记按下
k->timeEN = 1; //开始计时
k->count++; //记录按下次数
}
else if(pinState == GPIO_PIN_SET && k->press_flag) { // 释放
k->press_flag = 0; //标记松开
}
// 更新按下时长
if(k->press_flag) k->press_time++;
// 周期计时
if(k->timeEN) {
if((k->time++) > 2000) { // 满2s自动重置
k->time = k->count = k->press_time = k->timeEN = 0;
}
}
}
}
}
if(lcd_highshow == 4) lcd_highshow = 1;
if(lcd_highshow == 0) lcd_highshow = 3;
if(lcd_highshow == 1)
{
LCD_SetBackColor(Blue);
sprintf(text, "Hello world"); //将字符串复制到字符数组
LCD_DisplayStringLine(Line0, (uint8_t*)text);
LCD_SetBackColor(Black);
sprintf(text, "count:%d ", count);
LCD_DisplayStringLine(Line1, (uint8_t*)text);
sprintf(text, "Teeeeest ");
LCD_DisplayStringLine(Line2, (uint8_t*)text);
}
else if(lcd_highshow == 2)
{
sprintf(text, "Hello world"); //将字符串复制到字符数组
LCD_DisplayStringLine(Line0, (uint8_t*)text);
LCD_SetBackColor(Blue);
sprintf(text, "count:%d ", count);
LCD_DisplayStringLine(Line1, (uint8_t*)text);
LCD_SetBackColor(Black);
sprintf(text, "Teeeeest ");
LCD_DisplayStringLine(Line2, (uint8_t*)text);
}
else if(lcd_highshow == 3)
{
sprintf(text, "Hello world"); //将字符串复制到字符数组
LCD_DisplayStringLine(Line0, (uint8_t*)text);
sprintf(text, "count:%d ", count);
LCD_DisplayStringLine(Line1, (uint8_t*)text);
LCD_SetBackColor(Blue);
sprintf(text, "Teeeeest ");
LCD_DisplayStringLine(Line2, (uint8_t*)text);
LCD_SetBackColor(Black);
}
HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_2); //启动TIM的CHANNEL2的PWM
TIM2->CCR2 = 500; //设置CCR为500
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM17)
{
//capture_value = HAL_TIM_ReadCapturedValue(&htim17, TIM_CHANNEL_1); //捕获CNT值（实际读取CCR，捕获是把CNT赋值给CCR
capture_value = TIM17->CCR 1; //也可以这样捕获,更简洁
TIM17->CNT = 0; //清零
pwm_f = 80000000/(capture_value) - 1; //(手动修正，哈哈哈)
}
}
char text[20]; //一行刚好显示20个字符
uint32_t capture1_value = 0; //捕获值
uint32_t capture2_value = 0;
uint32_t pwm1_f = 0;
uint32_t pwm2_f = 0;
void show_lcd(void)
{
sprintf(text, "Hello world"); //将字符串复制到字符数组
LCD_DisplayStringLine(Line0, (uint8_t*)text);
//显示输出频率1
sprintf(text, " fre1:%d ", pwm1_f);
LCD_DisplayStringLine(Line1, (uint8_t*)text);
//显示输出频率2
sprintf(text, " fre2:%d ", pwm2_f);
LCD_DisplayStringLine(Line2, (uint8_t*)text);
}
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM16)
{
capture1_value = TIM16->CCR1;
TIM16->CNT = 0; //清零
pwm1_f = 80000000/(80*capture1_value);
}
else if(htim->Instance == TIM2)
{
capture2_value = TIM2->CCR1;
TIM2->CNT = 0; //清零
pwm2_f = 80000000/(80*capture2_value);
}
}
uint32_t R39_fre, R40_fre, R39_dut, R40_dut,R39_High, R40_High, R39_OK, R40_OK;
uint8_t R39_state, R39_flag, R40_state, R40_flag;
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM3)
{
if(R39_flag == 0)
{
switch(R39_state)
{
case 0: / 捕获第一个上升沿 /
TIM3->CNT = 0;
R39_High = 0;
R39_OK = 0;
__HAL_TIM_SET_CAPTUREPOLARITY(&htim3, TIM_CHANNEL_1, TIM_ICPOLARITY_FALLING);
R39_state = 1;
break;
case 1: / 捕获第一个下降沿 /
R39_High = TIM3->CCR1;
__HAL_TIM_SET_CAPTUREPOLARITY(&htim3, TIM_CHANNEL_1, TIM_ICPOLARITY_RISING);
R39_state = 2;
break;
case 2: / 捕获第二个上升沿 /
R39_OK = TIM3->CCR1;
R39_flag = 1;
R39_state = 0;
break;
}
}
}
else if(htim->Instance == TIM8)
{
if(R40_flag == 0)
{
switch(R40_state)
{
case 0: / 捕获第一个上升沿 /
TIM8->CNT = 0;
R40_High = 0;
R40_OK = 0;
__HAL_TIM_SET_CAPTUREPOLARITY(&htim8, TIM_CHANNEL_1, TIM_ICPOLARITY_FALLING);
R40_state = 1;
break;
case 1: / 捕获第一个下降沿 /
R40_High = TIM8->CCR1;
__HAL_TIM_SET_CAPTUREPOLARITY(&htim8, TIM_CHANNEL_1, TIM_ICPOLARITY_RISING);
R40_state = 2;
break;
case 2: / 捕获第二个上升沿 /
R40_OK = TIM8->CCR1;
R40_flag = 1;
R40_state = 0;
break;
}
}
}
}
void Read_fre_dut_proc(void)
{
if(R39_flag == 1)
{
R39_flag = 0;
R39_fre = (double)1000000 / (R39_OK + 1);
R39_dut = (double)R39_High / R39_OK *100;
}
if(R40_flag == 1)
{
R40_flag = 0;
R40_fre = (double)1000000 / (R40_OK + 1);
R40_dut = (double)R40_High / R40_OK *100;
}
}
uint32_t R38_value;
double R38_V;
void Get_R38_ADC_Value_proc(void)
{
HAL_ADC_Start(&hadc1);
R38_value = HAL_ADC_GetValue(&hadc1);
R38_V = R38_value * 3.3 / 4095;
}

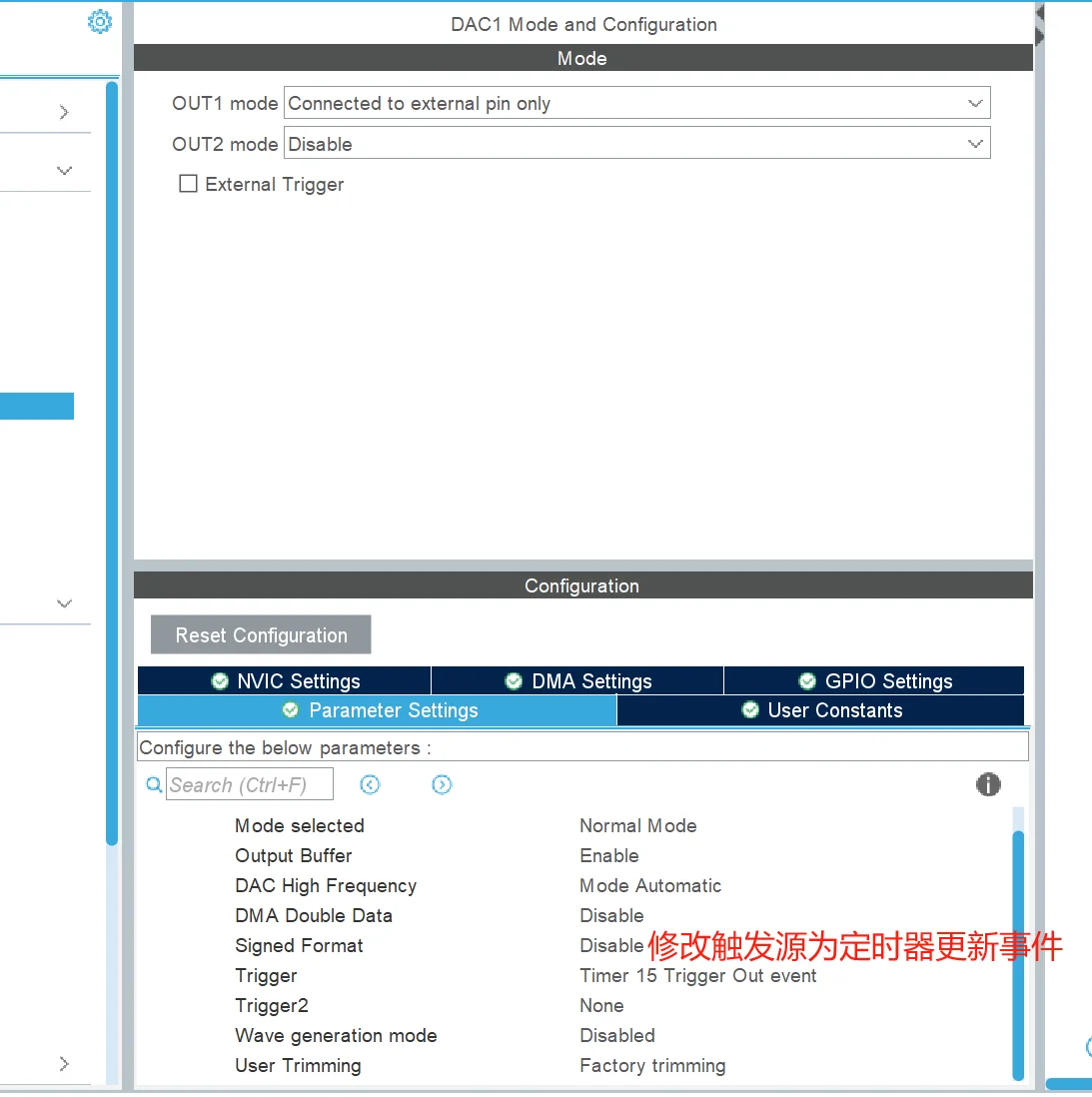

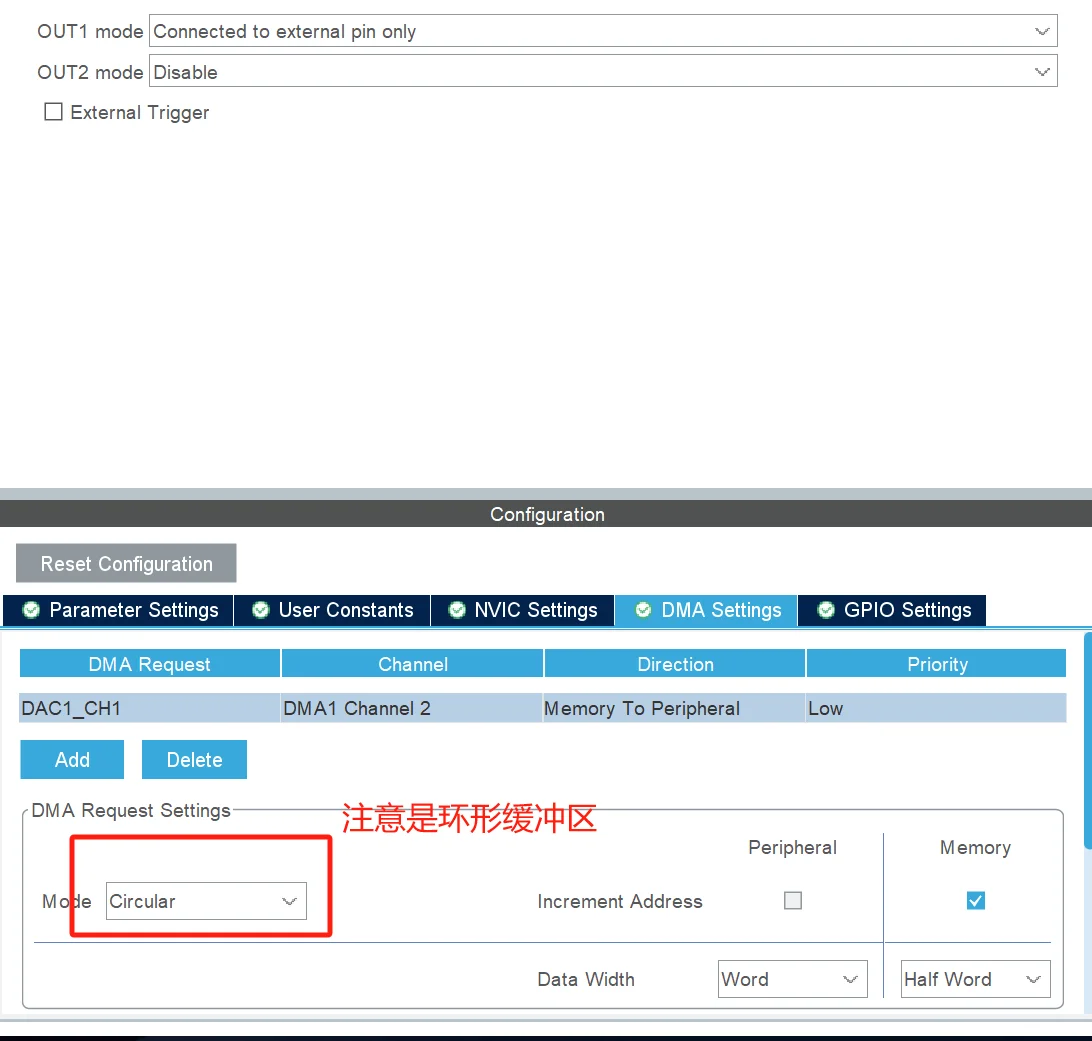

uint32_t DAC_Data = 0;
void DAC_Out_proc(void)
{
DAC_Data = R37_value;
HAL_DAC_Start(&hdac1,DAC_CHANNEL_1);
HAL_DAC_SetValue(&hdac1, DAC_CHANNEL_1, DAC_ALIGN_12B_R, DAC_Data);
}
int fputc(int ch, FILE *f)
{
HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 50);
return ch;
}
uint8_t u1_rxbuff[30];
uint8_t u1_rxcount = 0;
extern uint8_t u1_rxdata;
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if(huart->Instance == USART1)
{
u1_rx_tick = uwTick; //防止提前刷新
u1_rxbuff[u1_rxcount++] = u1_rxdata;
HAL_UART_Receive_IT(&huart1, &u1_rxdata, 1);
}
}
uint32_t u1_rx_tick = 0;
void U1_Rx_proc(void)
{
if(uwTick - u1_rx_tick < 50)
return;
u1_rx_tick = uwTick;
if(u1_rxbuff[0] == '#' && u1_rxcount == 1)
{
printf("成功反转屏幕rn");
}
u1_rxcount = 0;
memset(u1_rxbuff, 0, sizeof(u1_rxbuff));
}
uint8_t u1_rxdata; //全局变量哦
main()
{
HAL_UART_Receive_IT(&huart1, &u1_rxdata, 1);
while(1)
{
...
}
}
#include "sys.h"
char text[20];
uint8_t uart_rxdata;
uint8_t uart_flag = 0;
uint8_t uart_r_count = 0;
uint8_t uart_r_buff[20];
char uart_sendbuff[20];
void show_lcd(void)
{
sprintf(text, "Hello world"); //将字符串复制到字符数组
LCD_DisplayStringLine(Line0, (uint8_t*)text);
}
//接收完成回调
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if(huart->Instance == USART1)
{
TIM4->CNT = 0;
uart_flag = 1;
uart_r_buff[uart_r_count] = uart_rxdata; //把接收到的数据存入
uart_r_count++;
HAL_UART_Receive_IT(&huart1, &uart_rxdata, 1);
}
}
void uart_rx_fun(void)
{
if(uart_flag)
{
if(TIM4->CNT > 15)
{
/------------逻辑处理部分------------/
// 长度判断 && 字符串比较
if(uart_r_count == 3 && memcmp(uart_r_buff, "lan", 3) == 0)
{
sprintf(uart_sendbuff, "lanrn");
HAL_UART_Transmit(&huart1, (uint8_t *)uart_sendbuff, strlen(uart_sendbuff), 50);
}
/------------逻辑处理部分------------/
// 清除缓冲区（修复循环条件）
uint8_t temp_count = uart_r_count;
uart_r_count = 0;
uart_flag = 0;
memset(uart_r_buff, 0, temp_count); // 仅清除实际接收的部分
}
}
}
int is_leap(int year) {
return (year % 4 == 0 && year % 100 != 0) || (year % 400 == 0);
}
// 验证日期合法性
int is_valid_date(int year, int month, int day) {
if (month < 1 || month > 12) return 0;
int days[] = {0, 31, 28, 31, 30, 31, 30, 31, 31, 30, 31, 30, 31};
if (is_leap(year)) days[2] = 29; // 闰年2月天数
return day >= 1 && day <= days[month];
}
// 判断时间（HHmm）是否合法
int is_valid_time(uint8_t hh, uint8_t mm, uint8_t ss) {
// 拆分小时和分钟
// 验证范围：小时 0-23，分钟 0-59
return (hh >= 0 && hh <= 23) && (mm >= 0 && mm <= 59) && (ss >= 0 && ss <= 59);
}
//计算日期
struct tm //一个结构体
time_t current_time; //存储时间戳
localtime()
功能：将时间戳转换为本地时间的 struct tm 结构体。
实例：
time_t current_time;
struct tm *local = localtime(&current_time);
printf("当前本地时间: %d-%02d-%02d %02d:%02d:%02dn",
local->tm_year + 1900, local->tm_mon + 1, local->tm_mday,
local->tm_hour, local->tm_min, local->tm_sec);
mktime()
功能：将 struct tm 结构体表示的时间转换为时间戳。
实例：
time_t timestamp = mktime(&tm_info);
printf("转换后的时间戳: %ldn", timestamp);
HAL_TIM_IC_Start_IT(&htim3, TIM_CHANNEL_1);
HAL_TIM_IC_Start_IT(&htim3, TIM_CHANNEL_2);
//输入捕获回调函数
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM3)
{
if(htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1)
{
R39_t_count = TIM3->CCR1; //记录一个周期记录的数量
}
if(htim->Channel == HAL_TIM_ACTIVE_CHANNEL_2)
{
R39_up_count = TIM3->CCR2; //记录高电平 记录的数量
}
}
}
uint32_t ADC_Value;
HAL_ADCEx_Calibration_Start(&hadc1,ADC_SINGLE_ENDED);
HAL_ADC_Start_DMA(&hadc1, &ADC_Value, 1);
V = 3.3/65535*ADC_Value;
notion image

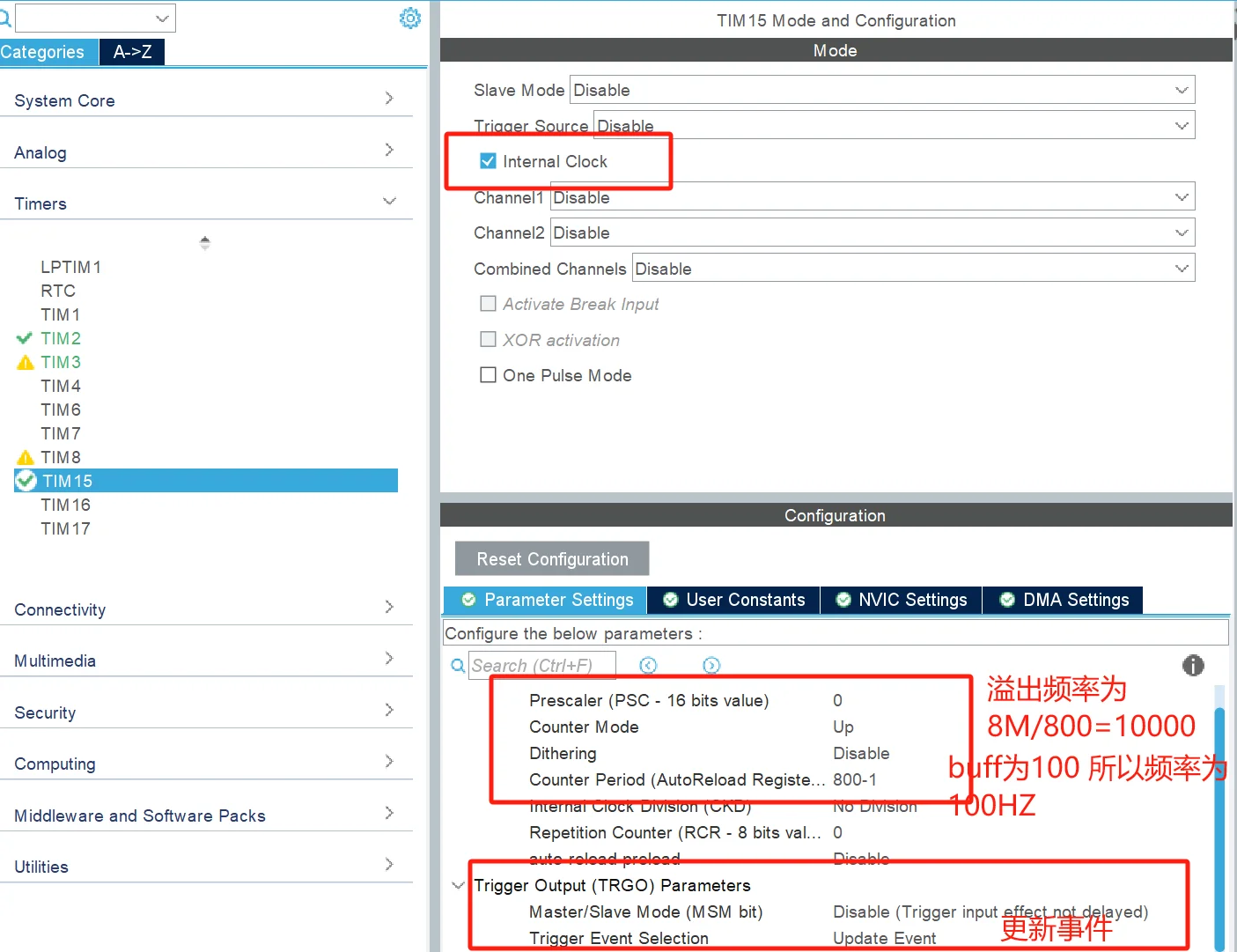

  1. 配置DAC
      2. notion image
      notion image

波形buff生成函数
在main中启用的函数
修改DAC频率
TIM15->ARR = ( 80000000 / (TIM15->PSC + 1) / 目标频率 - 1 ) ;
得到DAC通道1当前电压
DAC_A = 3.3 * (DAC1->DOR1 / 4095.0)


** eeprom 连续 读写

芯片型号 M24C02
eeprom，非易失性存储器(掉电不丢失）

主机和从从机发消息，都需要回应。



设备地址
notion image
notion image
E1对应A0
E2对应A1
E3对应A2
可见，全为0.
R/W位，为1，是R读，
R/W位，为0，是W写；

地址：0xa0

读 0xa1

底层程序为官方提供
main.c
核心读写代码：
fun.c
使用方法
eeprom_w(0, (uint8_t*)&test, sizeof(test));


** MCP4017

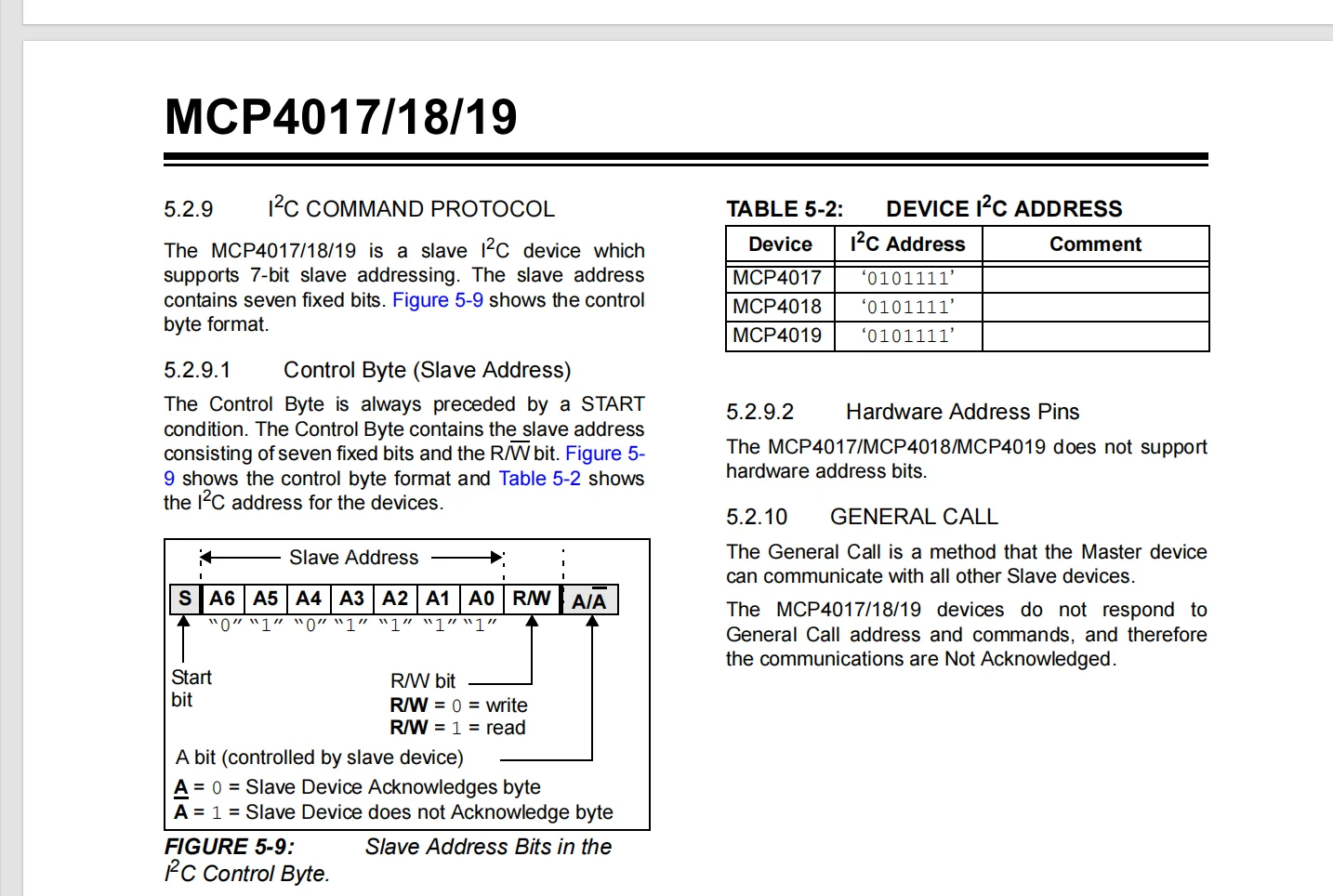

MCP4017 的IIC地址：0101111 （0x5e）

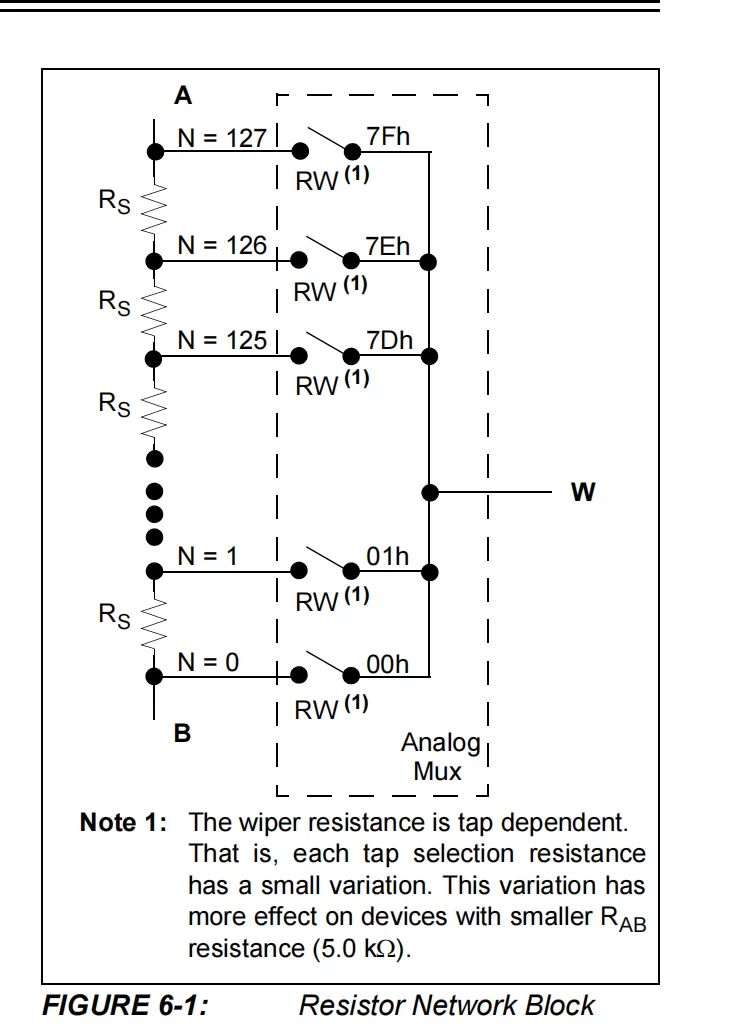

100K 分为127份 0 为 0Ω ， 127 为10K
notion image
最后一位为R/W 读为1 写为0
一般只用写， 也就是0101 1110 = 0x5e
100K 分为127份 0 为 0Ω ， 127 为10K
notion image
I2CStop();
}
uint8_t mcp4017_r()
{
uint8_t data;
I2CStart();
I2CSendByte(0x5f);
I2CWaitAck();
data = I2CReceiveByte();
I2CSendNotAck();
I2CStop();
return data;
}
RTC_DateTypeDef rtc_date;
RTC_TimeTypeDef rtc_time;
uint32_t rtc_tick = 0;
void RTC_proc(void)
{
if(uwTick - rtc_tick < 100)
return;
rtc_tick = uwTick;
HAL_RTC_GetTime(&hrtc, &rtc_time, RTC_FORMAT_BIN);
HAL_RTC_GetDate(&hrtc, &rtc_date, RTC_FORMAT_BIN);
}
RTC_AlarmTypeDef Temp;
HAL_RTC_GetAlarm(&hrtc, &Temp, RTC_ALARM_A, RTC_FORMAT_BIN);
Temp.AlarmTime.Seconds += 5;
HAL_RTC_SetAlarm_IT(&hrtc, &Temp, RTC_FORMAT_BIN);
#ifndef __KEY_H
#define __KEY_H
#include "sys.h"
struct keys{
uint32_t up_time; //抬起累计时间
uint32_t down_time; //按下累计时间
uint8_t key_short; //短按触发
uint8_t key_double; //双击触发
uint8_t key_long; //长按触发
uint8_t key_swt; //状态机
uint8_t key_state; //当前按键状态
};
extern struct keys key[];
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim); //回调函数
#endif
#include "key.h"
struct keys key[4] = {0};
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM17)
{
// 获取当前状态 0 为按下
key[0].key_state = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0);
key[1].key_state = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1);
key[2].key_state = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2);
key[3].key_state = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0);
// 处理四个按键状态机
uint8_t i = 0;
for(i = 0; i < 4; i++)
{
switch(key[i].key_swt)
{
case 0: //初始状态
{
if(key[i].key_state == 0) //检测到按下
{
key[i].down_time = 0; //清除按下时间
key[i].up_time = 0; //清除抬起时间
key[i].key_swt = 1; //进入确定个状态
}
}
break;
case 1: //确定状态
{
if(key[i].key_state == 0) //(10ms后)仍然为按下
key[i].key_swt = 2; //进入逻辑判断状态
else
key[i].key_swt = 0;
}
break;
case 2:
{
if(key[i].key_state == 0) //如果当前按下
{
key[i].down_time++; //累计按下时间
if(key[i].down_time > 100) //按下超过1s
key[i].key_long = 1; //触发长按
if(key[i].up_time < 20 && key[i].up_time > 0) //抬起时间在0-200ms按下
key[i].key_swt = 3; //进入双击确认状态
}
if(key[i].key_state == 1) //如果在状态2抬起
{
key[i].up_time++; //记录抬起时间
if(key[i].up_time > 20 && key[i].up_time < 100){
key[i].key_short = 1; //如果大于200且小于1000ms 则为短按
key[i].key_swt = 0; //回到初始状态
}
if(key[i].down_time > 100) //如果按下时间大于1s
key[i].key_swt = 0; //回到初始状态（重要，必须在抬起时回到初始状态，否则出错）
}
}
break;
case 3: // 双击确认状态
{
if(key[i].key_state == 0) //确定按下
key[i].key_swt = 4; //进入双击状态
else
key[i].key_swt = 2;
}
break;
case 4:
{
if(key[i].key_state == 1) //如果当前抬起（重要，必须 抬起 才算）
{
key[i].key_double = 1; //触发双击
key[i].key_swt = 0; //回到初始状态（重要，必须在抬起时回到初始状态，否则出错）
}
}
}
}
}
}
// 首先处理所有按键的独立短按事件，这些事件优先级最高
// MCP4017 ++
if(key[0].key_short && !key[1].key_short) {
//----执行操作-----
key[0].key_short = 0;
}
// MCP4017 --
if(key[1].key_short && !key[0].key_short) {
//----执行操作-----
key[1].key_short = 0;
}
// 处理组合按键事件
// 同时处于抬起状态
if(key[0].key_state && key[1].key_state) {
// 按键1和2同时双击触发
if(key[0].key_double && key[1].key_double) {
//----执行操作-----
// 清除状态
key[0].key_double = key[1].key_double = 0;
key[0].key_short = key[1].key_short = 0; // 确保清除短按状态
}
// 按键1和2同时短按触发
else if(key[0].key_short && key[1].key_short) {
//----执行操作-----
// 清除状态
key[0].key_short = key[1].key_short = 0;
}
}
// 两个按键长按 一直触发
if(key[0].key_long && key[1].key_long) {
//----执行操作-----
key[0].key_long = key[1].key_long = 0;
}
// 两个按键长按，只触发一次
static uint8_t key23_Flag = 1;
if(key[2].key_long && key[3].key_long) {
if(key23_Flag) {
key23_Flag = 0;
//----执行操作-----
key[2].key_long = key[3].key_long = 0;
}
} else if(key[2].key_state && key[3].key_state) {
// 当两个按键都释放时重置标志
key23_Flag = 1;
}
// EEPROM W
if(key[2].key_short)
{
//----执行操作-----
key[2].key_short = 0;
}
// EEPROM R
if(key[3].key_short)
{
//----执行操作-----
key[3].key_short = 0;
}
if(key[3].key_double)
{
//----执行操作-----
key[3].key_double = 0;
}
uint32_t u1_rx_tick = 0;
void U1_Rx_proc(void)
{
if(uwTick - u1_rx_tick < 50)
return;
u1_rx_tick = uwTick;
if(u1_rxbuff[0] == '#' && u1_rxcount == 1)
{
printf("成功反转屏幕rn");
static uint8_t lcd_mode = 0;
if(lcd_mode != 0){
lcd_mode = 0;
LCD_Clear(Black);
LCD_WriteReg(R1, 0x0000); // set SS and SM bit //0x0100
LCD_WriteReg(R96, 0x2700); // Gate Scan Line 0xA700
}else{
lcd_mode = 1;
LCD_Clear(Black);
LCD_WriteReg(R96, 0xA700); //将替换值代入后~
LCD_WriteReg(R1, 0x0100);
}
}
else if(u1_rxcount > 0)
{
printf("%srn", u1_rxbuff);
printf("输入#反转屏幕rn");
}
u1_rxcount = 0;
memset(u1_rxbuff, 0, sizeof(u1_rxbuff));
}
uint8_t Rx_Size = 0;
extern uint8_t rx_buff[100];
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
if(huart->Instance == USART1)
{
Rx_Size = Size;
uart_rx_flag = 1;
HAL_UARTEx_ReceiveToIdle_DMA(&huart1, rx_buff, 100);
}
}
void rx_data_chuli(void)
{
if(uart_rx_flag)
{
if(rx_buff[0] == '#')
{
static uint8_t lcd_mode = 0;
if(lcd_mode != 0){
lcd_mode = 0;
LCD_Clear(Black);
LCD_WriteReg(R1, 0x0000); // set SS and SM bit //0x0100
LCD_WriteReg(R96, 0x2700); // Gate Scan Line 0xA700
}else{
lcd_mode = 1;
LCD_Clear(Black);
LCD_WriteReg(R96, 0xA700); //将替换值代入后~
LCD_WriteReg(R1, 0x0100);
}
}
else
{
HAL_UART_Transmit(&huart1, rx_buff, Rx_Size, 20);
}
Rx_Size = 0;
uart_rx_flag = 0;
memset(rx_buff, 0, 100);
}
}
#include "scheduler.h"
//任务数量
uint8_t task_num = 0;
//任务结构体
typedef struct{
void (*taskRun)(void); //函数指针
uint32_t tick; //任务运行间隔
uint32_t last; //上一次运行的时间（开机后初次运行的时间）
}task_t;
//任务数组
task_t Tasks[]={
{key_proc, 20, 0},
{lcd_proc, 50, 0},
{uart_proc, 10, 0},
{led_proc, 100, 0},
{rtc_prco, 50, 0}
};
//调度器初始化
void scheduler_Init(void)
{
task_num = sizeof(Tasks) / sizeof(task_t);
}
//调度器运行
void scheduler_Run(void)
{
uint8_t i = 0;
for(i = 0; i < task_num; i++)
{
if(uwTick >= Tasks[i].last + Tasks[i].tick)
{
Tasks[i].last = uwTick;
Tasks[i].taskRun();
}
}
}
  1. SUB外设：HSE时钟
  1. DMA可以和MCU并行工作、不需要i经过MCU访问内存
  1. 二极管温度升高时，反向饱和电流增大
  1. ADC主要技术指标包括：量化误差、转换速率、分辨率。（不包含频率）
  1. G431是3级流水线（取指解码和执行）
  1. 8421BCD计数器需要至少4个触发器
  1. 共集电极、发射机和基极的特点
      2. 参数
      共集电极（CC）
      共发射极（CE）
      共基极（CB）
      电压增益
      ≈1（无放大）
      高（几十～几百）
      高
      电流增益
      高（β+1）
      高（β）
      低（≈1）
      输入阻抗
      高
      中
      低
      输出阻抗
      低
      高
      高
      相位关系
      同相
      反相
      同相
      带宽
      窄
      中
      宽
      典型应用
      缓冲器、阻抗匹配
      通用放大器
      高频放大
  1. stm32G431芯片有111个中断，包括9个内核中断和102个可屏蔽中断，具有16级可编程的中断优先级（NVIC管理的优先级分五组，两个层次）
  1. ADC转换过程：采样量化编码
  1. G431->GPIO 速度配置对应关系
      2. 配置值（二进制）
      速度模式
      典型输出速度
      00
      低速（Low）
      ≤ 2 MHz
      01
      中速（Medium）
      ≤ 10 MHz
      10
      高速（High）
      ≤ 50 MHz
      11
      超高速（Very High）
      ≤ 100 MHz
  1. G431 仅支持小端模式即， 数据的低字节存储在低地址，高字节存储在高地址。
  1. DMA每个通道有3个事件：传输完成、半完成、错误

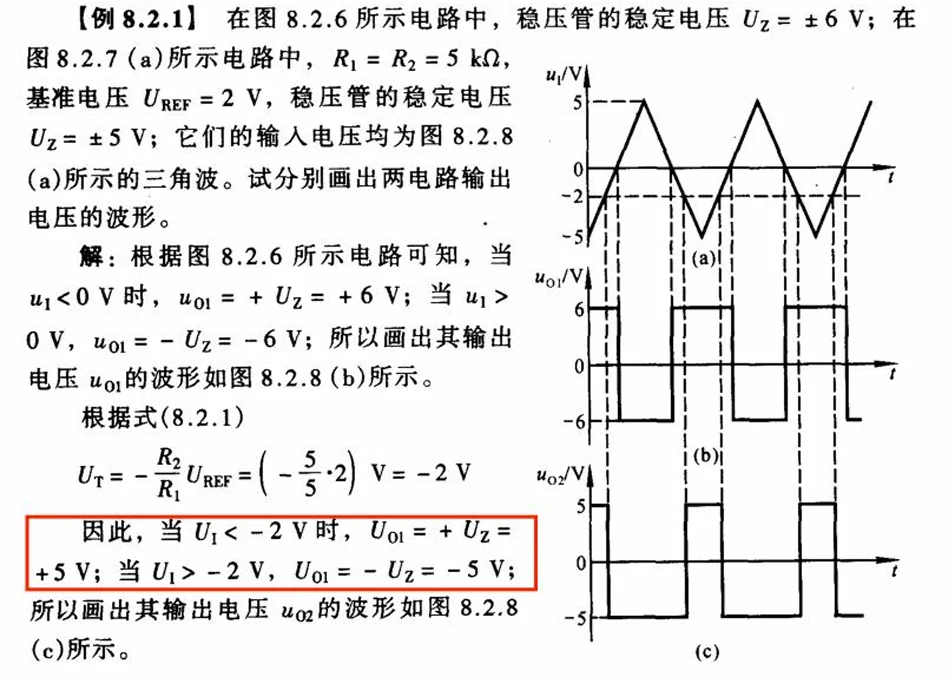

  1. 三角波转换为矩形波：用施密特触发器
  1. PCM = ICM x UCEO

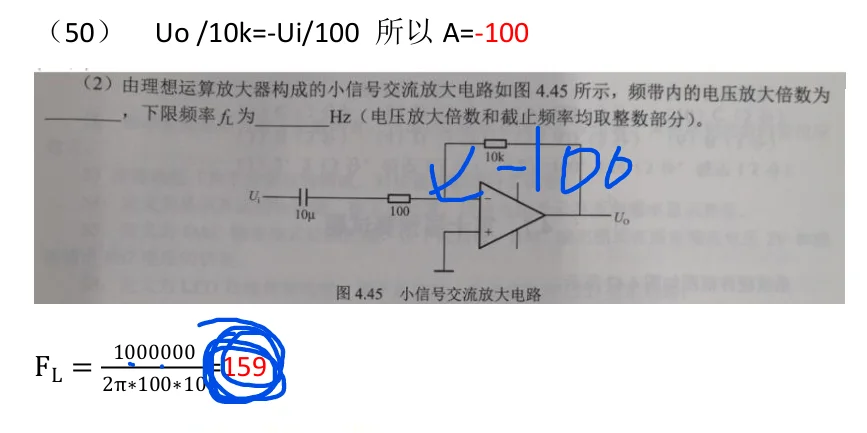

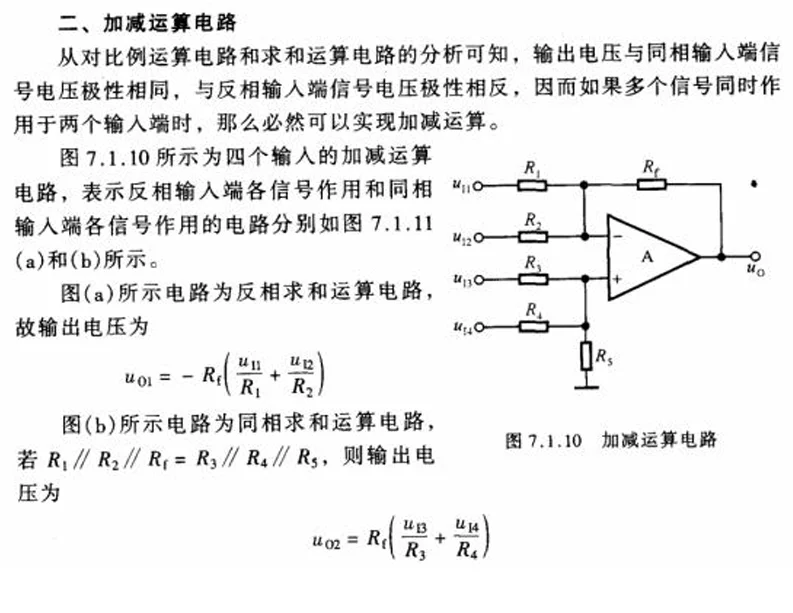

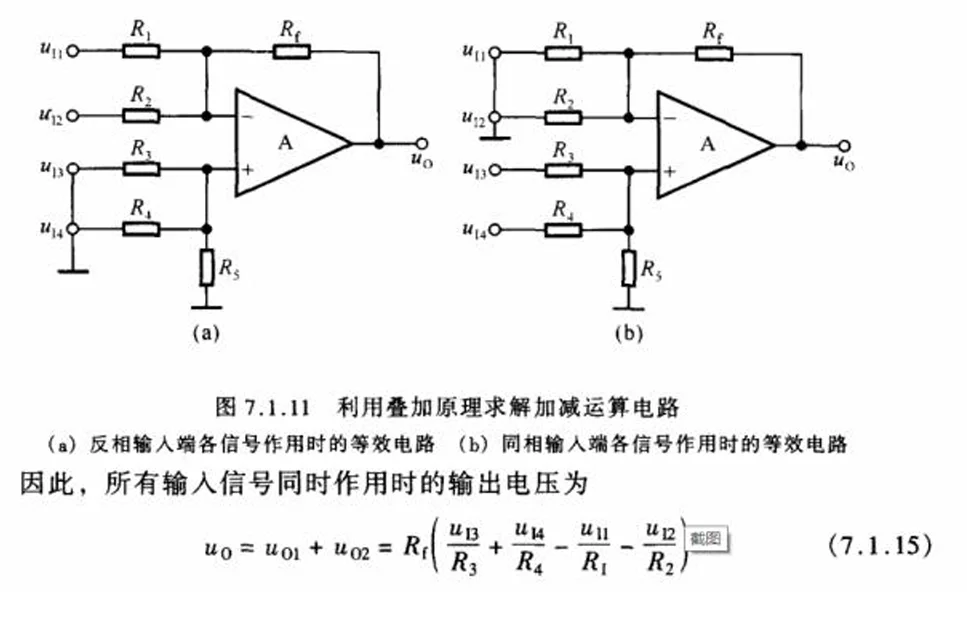

  1. 此运放电路直接带入公式算：Uo = -Rf * (U1/R1 + U2/R2)
      2. notion image
  1. 晶体管制造工艺最简单
  1. G431RBT6不待LCD控制器与FSMC外设
  1. 总线是信号线的集合：数据总线、控制总线、地址总线
  1. 全双工、半双工、单工的区别
      2. 类型
      数据传输方向
      能否同时双向通信
      典型应用场景
      单工
      仅能单向传输
      ❌
      广播、电视信号、遥控器、摄像头输出视频
      半双工
      可双向传输，但某一时刻仅能单向
      ❌
      对讲机、默认无流控的 UART 串口、早期以太网
      全双工
      可双向且能同时传输
      ✅
      电话、网络通信（TCP/IP ）、USB、SPI（多数实现 ）
  1. 电容器的主要参数：标称容量、允许偏差、额定工作电压、绝缘电阻、温度系数、频率特性等
  1. EXTI
      2. EXTI16
      PVD（可编程电压监测器）输出
      用于电压异常等监测中断
      EXTI17
      RTC（实时时钟）闹钟事件
      响应 RTC 闹钟触发中断
      EXTI18
      USB OTG FS 唤醒事件
      USB 高速设备唤醒系统
      EXTI19
      以太网唤醒事件
      以太网相关唤醒场景用
      EXTI20
      USB OTG HS（FS 配置下）唤醒事件
      USB 高速相关唤醒
      EXTI21
      RTC 入侵和时间戳事件
      RTC 入侵检测、记录事件时间戳
      EXTI22
      RTC 唤醒事件
      RTC 定时唤醒系统

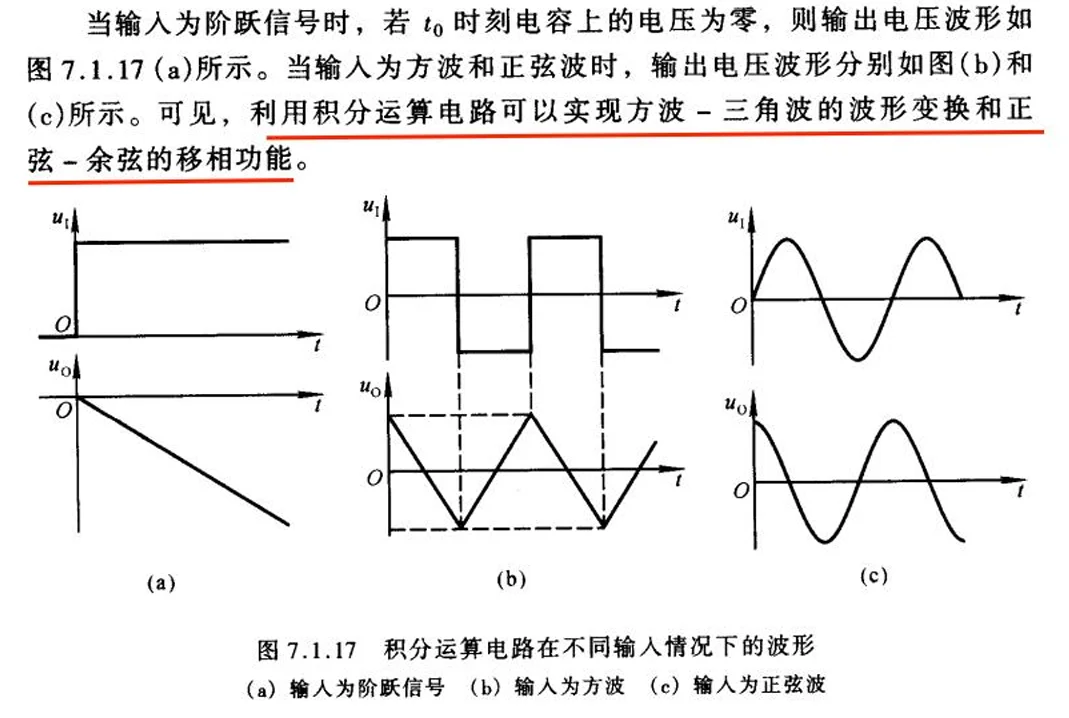

  1. 积分电路：电阻平，电容竖；微分相反
      • 积分电路可以用来将矩形波变成三角波输出
      • 微分电路可以把矩形脉冲变换为尖脉冲输出
  1. 功能简单但频繁调用：内敛函数
      • 内联函数（Inline Function）是一种编译器优化技术，通过在调用点直接展开函数体代码来减少函数调用开销。
      • inline 关键字声明的函数，编译器会尝试将函数体直接嵌入到调用处，而非通过常规的函数调用机制（如栈帧创建、参数压栈、跳转等））
  1. 模数转换器的分辨率可以通过输出二进制数字信号的位数来判断。
  1. stm32g431xx.h定义了各类外设的寄存器结构体和相关位定义
  1. 时序 数字电路的输出与电路的原状态和当前输入有关
  1. 实现A/D的方法有:计数法、双积分法、逐次逼近法
  1. stm32的片内FLASH，一次可以写入16bit的数据
  1. USB和UART没有同步时钟（CLK）
  1. 二极管的伏安特性曲线（正向部分）在温度下降时右移
  1. 8个触发器能保存2^8次方状态
  1. TTL电路悬空则 = 高电平
  1. 贴片电阻，4位表示则精度1%，3位精度百分之5. 例如1002 = 10K 精度1%， 103表示，10K精度百分之5%
  1. 定时器的分类和编号
      2. 高级定时器
      基本定时器
      通用定时器
      特殊定时器
      TIM1、TIM8
      TIM6、TIM7
      其他都是通用
      低功耗定时器（LPTIM）
  1. I2C起始条件： SCL 保持高电平期间，SDA 从高电平跳变到低电平
  1. I2C停止条件：SCL 保持高电平期间，SDA 从低电平跳变到高电平

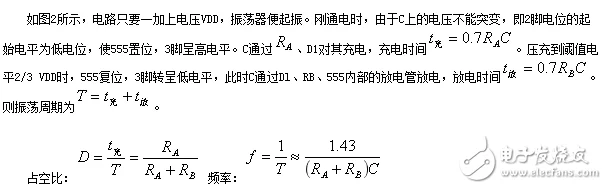

  1. 555定时器频率和占空比计算公式
      2. notion image
      notion image
      </column>
      </columns>
  1. 可以作为注释中MCO输出的时钟源是：SYSCLK、HSI、HSE、PLL/2、
  1. USB:串行通信、 支持热插拔、 速度比RS232快、 级联星型拓扑结构（分为主机、集线器和设备）
  1. STM32内核级外设有 NVIC 和 SysTick
  1. 睡眠、停止和待机状态特点
      2. 模式
      区别（功耗、状态、特性 ）
      唤醒方法
      睡眠模式
      内核停， 外设（时钟、定时器等）运行；寄存器、RAM 数据保留；功耗较低，唤醒最快
      任意中断（如外部中断、定时器中断等 ）
      停止模式
      内核、外设时钟关， 保留 1.8V 供电；寄存器、RAM 数据保留；功耗比睡眠低，唤醒稍慢
      外部中断（如按键触发 EXTI ）、RTC 闹钟中断等
      待机模式
      关闭所有时钟、内核 1.8V 供电； 仅备份寄存器数据保留，其他丢失；功耗最低，唤醒最慢
      唤醒引脚（如 PA0 ）上升沿、RTC 闹钟中断、复位（外部复位、独立看门狗复位等 ）
  1. 一个DMA请求至少占用2个周期的CPU访问系统总线时间。
  1. STM32 APB2 IO的最大反转速度为18MHZ
  1. 两个相同的电压放大器，对同一个信号源进行放大，A电路输出电压小，则A电路输入电阻小
  1. DMA外设是逻辑或请求， 同一时刻只有一个有效。
  1. DMA的传输最大数目是65535

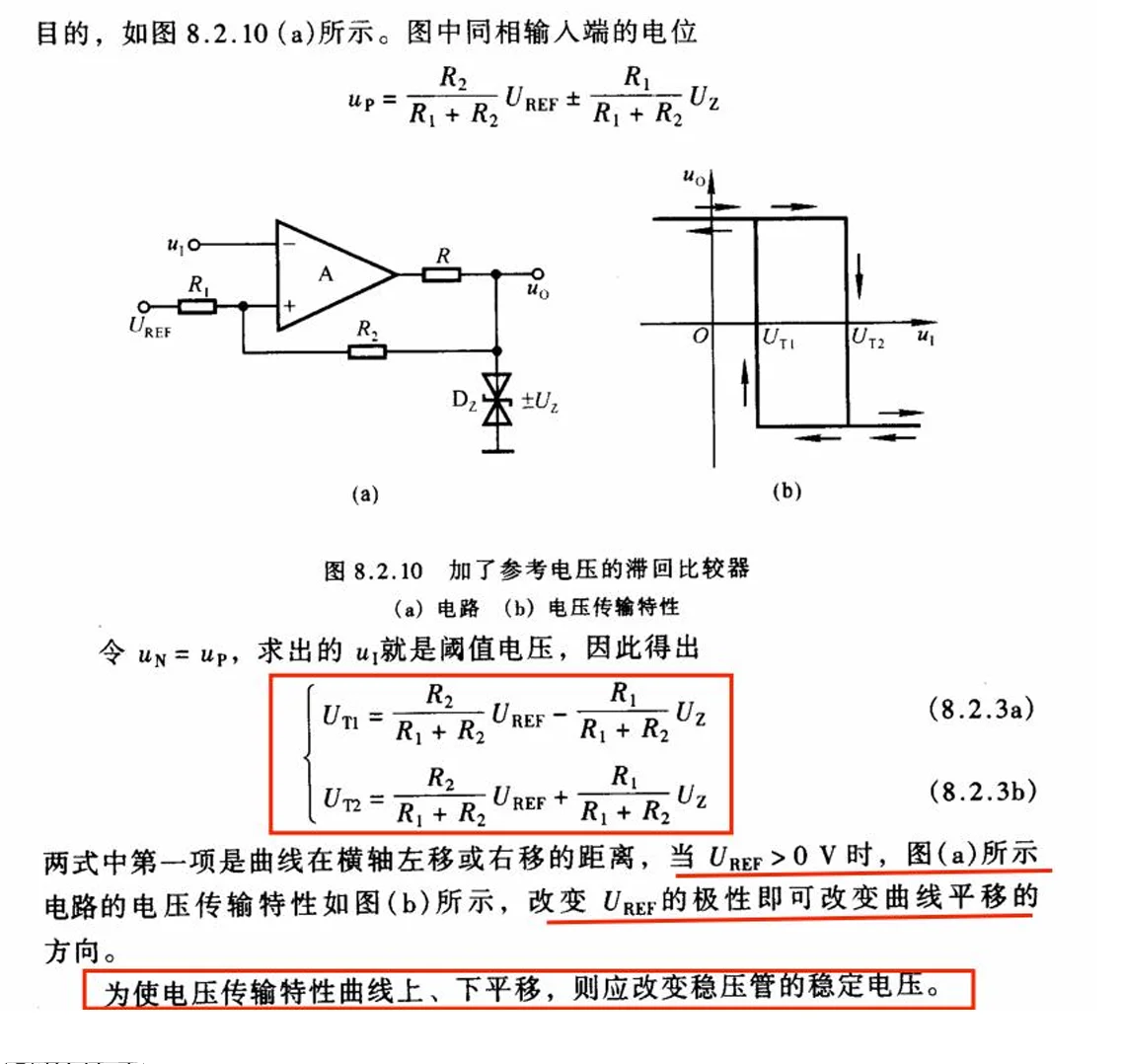

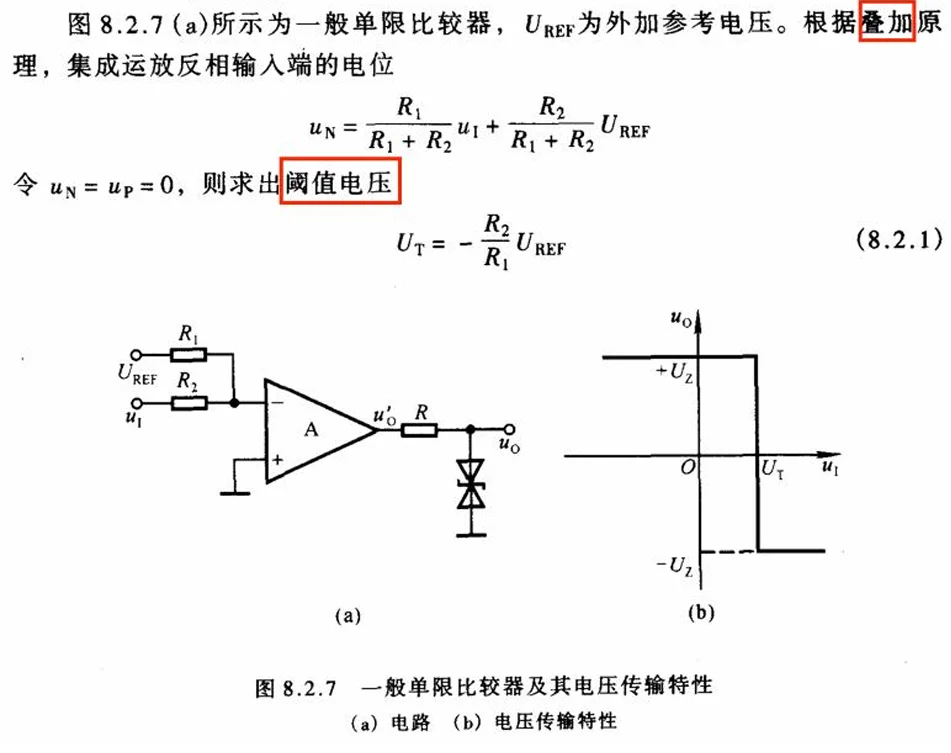

  1. 要提升电压比较器ide抗干扰能力：滞回比较器
  1. Cortex-M3系列处理器 支持Thumb-2 指令集 不支持Thumb指令集， Cortex-M4 在 Thumb-2 基础上增加了DSP 指令集、FPU 指令集。
  1. 启动模式说明
      2. 启动模式选择引脚
      启动模式
      BOOT1
      BOOT0
      X
      0
      主闪存存储器
      主闪存存储器被选为启动区域
      0
      1
      系统存储器
      系统存储器被选为启动区域
      1
      1
      内置 SRAM
      内置 SRAM 被选为启动区域
  1. RLC串联电路，谐振频率F0=1000HZ，当频率为800HZ时，正弦电压源激励时该电路呈容性
      2. RLC 并联电路
      • 当时，电路容性；
      • 当时，电路阻性；
      • 当时，电路感性。
      RLC 串联电路
      • 当时，电路感性；
      • 当 时，电路阻性；
      • 当时，电路容性。
  1. 5个D触发器构成的环形计数器，计数长度为5
  1. CPU寄存器
      2. 名称
      寄存器
      介绍
      通用寄存器（R0-R12）
      R0-R12（32 位）
      临时存储数据、参与运算及传递参数，R0-R7 适配 16 位指令，R8-R12 适配 32 位指令。
      堆栈指针（SP）
      R13
      含主栈指针 MSP（内核 / 中断）和进程栈指针 PSP（用户任务），确保栈隔离与对齐。
      链接寄存器（LR）
      R14
      存储函数 / 子程序返回地址，中断时赋值为 EXC_RETURN，嵌套调用需手动压栈。
      程序计数器（PC）
      R15
      指向当前 / 下一条指令地址，读操作返回 “当前地址 + 4”，写操作实现跳转。
      应用程序状态寄存器
      APSR
      记录 ALU 运算标志（Z/C/N/V），用于条件判断指令。
      执行程序状态寄存器
      EPSR
      记录指令执行状态（如 Thumb 状态位 T），确保指令按模式执行。
      中断程序状态寄存器
      IPSR
      只读，记录当前服务的中断号，用于识别中断源。
      PRIMASK
      PRIMASK
      置 1 时屏蔽除 NMI 和 HardFault 外的所有中断，适用于高实时性任务。
      FAULTMASK
      FAULTMASK
      置 1 时屏蔽所有异常 / 中断（含 HardFault），中断返回后自动清零。
      BASEPRI
      BASEPRI
      按优先级屏蔽等于 / 低于设定值的中断，灵活控制中断响应范围。
      控制寄存器（CONTROL）
      CONTROL
      模式控制（SPSEL 选 MSP/PSP、权限位区分特权级 / 用户级）；M4 中关联 FPU 功能。
  1. 两个逻辑函数恒等，他们必然有唯一的真值表
  1. 差分信号：要求等间距等长、差分信号。（RS232不是差分信号，差分信号不用共地）
  1. NAND Flash 和 NOR Flash的区别（总的来说是Nor更贵更好，但更小）
      2. 对比维度
      存储结构
      读写特性
      容量与成本
<td>容量大（1Gb+），单位成本低</td>
<td>容量小（2Gb 内），单位成本高</td>
</tr>
<tr>
</tr>
</tr>
</tr>
<td>应用场景</td>
<td>数据存储（SSD/U 盘 / SD 卡）、大容量存储</td>
<td>程序存储（BIOS / 固件）、XIP 直接执行</td>
</tr>
<tr>
</tr>
</tr>
</tr>
<td>管理复杂度</td>
<td>需要垃圾回收、磨损均衡等复杂机制</td>
<td>接口简单，无需额外管理机制</td>
</tr>
<tr>
</tr>
</tr>
</tr>
<td>执行方式</td>
<td>需加载到 RAM 运行</td>
<td>支持片上执行（XIP）</td>
</tr>
<tr>
</tr>
</tr>
</tr>
<td>典型功耗</td>
<td>擦写功耗低，待机功耗高</td>
<td>随机读功耗低，待机功耗低</td>
</tr>
</table>
  1. 具有压电效应的滤波器有：石英晶体滤波器， 声表面波滤波器
  1. Cortex-M3、M4处理器均支持2个堆栈,别为主堆栈（Main Stack, MSP） 和进程堆栈（Process Stack, PSP）。
      2. 堆栈类型
      主堆栈（MSP）
      进程堆栈（PSP）
      默认使用场景
      • 系统启动时的默认堆栈。- 处理异常（中断、Fault 等）时自动切换使用。- 操作系统内核、关键任务或特权模式下的代码使用。
      • 应用程序（用户任务）在非特权模式下的默认堆栈。- 由操作系统调度任务时切换使用，实现任务隔离。
      寄存器关联
      由MSP寄存器直接控制，异常处理时硬件自动加载 / 保存上下文到 MSP。
      由PSP寄存器控制，需软件（如 OS 调度器）显式切换，用于任务级上下文切换。
      访问权限
      特权模式下可访问，用户模式下不可直接访问（需通过异常处理切换）。
      特权模式和用户模式均可访问，但用户模式下仅能操作自己的 PSP 区域。
      典型应用
      系统初始化、中断处理、内核服务例程等。
      应用任务的局部变量、函数调用栈、中断嵌套时的临时存储（若 OS 支持）。
  1. RTC时钟源：HSE/128、LSE、LSI
  1. I2C协议中设备地址有7和10位模式。
  1. 电压增益为-20dB， 因为：， 所以A = 0.1。
  1. 多级放大电路的通频带会变窄
  1. 直流电源滤波用低通滤波， 有用信号为固定频率用带通滤波
  1. 运放+若干电阻，无法构成乘法器和振荡器（但可以构成跟随器和比较器）
  1. 超声波传感器基于压电效应
  1. 二段网络的等效电动势，等于端口开路时测的电压。
  1. 知道就好
      2. notion image

DMA专项

DMA简介

  1. DMA 全称DirectMemoryAccess，即直接存储器访问。
  1. DMA传输将数据从一个地址空间复制到另一个地址空间。当CPU初始化这个传输动作，传输动作本身是由DMA控制器来实现和完成的。
  1. DMA传输方式无需CPU直接控制传输，也没有中断处理方式那样保留现场和恢复现场过程，通过硬件为RAM和IO设备开辟一条直接传输数据的通道，使得CPU的效率大大提高。
  1. DMA作用：为CPU减负。
  1. STM32 最多有 2 个 DMA 控制器（DMA2 仅在大容量、互联型产品中存在 ）。DMA1 有 7 个通道，DMA2 有 5 个通道 。每个通道专门管理一个或多个外设对存储器访问的请求，搭配仲裁器协调请求优先级。

STM32 的DMA有以下一些特性：

  1. 每个通道都直接连接专用的硬件DMA请求，都支持软件触发，这些通过软件来配置。
  1. 在七个请求间的优先权可以通过软件编程设置(共有四级：很高、高、中等和低)，假如在 相等优先权时由硬件决定(请求0优先于请求1，依此类推) 。
  1. 独立的源和目标数据区的传输宽度(字节、半字、全字)，模拟打包和拆包的过程。源和 目标地址必须按数据传输宽度对齐。
  1. 支持循环的缓冲器管理
  1. 每个通道都有3个事件标志(DMA 半传输，DMA传输完成和DMA传输出错)，这3个 事件标志逻辑 或 成为一个单独的中断请求。
  1. 外设和存储器，存储器和外设的传输，存储器和存储器间的传输。
  1. 闪存、SRAM、外设的SRAM、APB1APB2和AHB外设均可作为访问的源和目标。
  1. 可编程的数据传输数目：最大为65536
  1. 从外设（TIMx、ADC、SPIx、I2Cx 和 USARTx）产生的 DMA 请求，通过逻辑或输入到 DMA 控制器，这就意味着同时只能有一个请求有效。外设的 DMA 请求，可以通过设置 相应的外设寄存器中的控制位，被独立地开启或关闭。

总线分类专项

  1. 总线按功能和规范可分为五大类型：数据总线、地址总线、控制总线、扩展总线及局部 总线。
      • 数据总线、地址总线和控制总线也统称为系统总线，即通常意义上所说的总线。 常见的数据总线为ISA、EISA、VESA、PCI等。
      • 地址总线：是专门用来传送地址的，由于地址只能从CPU传向外部存储器或I/O端口，所 以地址总线总是单向三态的，这与数据总线不同，地址总线的位数决定了CPU可直接寻址 的内存空间大小。
      • 控制总线：用来传送控制信号和时序信号。控制信号中，有的是微处理器送往存储器和I/O 接口电路的；也有是其它部件反馈给CPU的，比如：中断申请信号、复位信号、总线请求 信号、设备就绪信号等。
  1. 按照传输数据的方式划分，可以分为串行总线和并行总线。
      • 串行总线中，二进制数据逐位通过一根数据线发送到目的器件；
      • ++并行总线的数据线通常超过2根。常见的串行总线有SPI、I2C、USB及RS232等。
  1. 按照时钟信号是否独立，可以分为同步总线和异步总线。
      • 同步总线的时钟信号独立于数据，而异步总线的时钟信号是从数据中提取出来的。SPI、I2C 是同步串行总线，
      • RS232采用异步串行总线。
  1. 微机中总线一般有内部总线、系统总线和外部总线。
      • 内部总线是微机内部各外围芯片与处理器之间的总线，用于芯片一级的互连，有I2C，SCI， IIS，SPI，UART，JTAG，CAN，SDIO，GPIO；
      • 系统总线是微机中各插件板与系统板之间的总线，用于插件板一级的互连，有ISA，EISA， VESA，PCI；
      • 外部总线则是微机和外部设备之间的总线，微机作为一种设备，通过该总线和其他设备进行 信息与数据交换，它用于设备一级的互连，有RS-232-C，RS-485，IEEE-488，USB。

信号转换专项

  1. RC桥式正弦波振荡电路，产生正弦波，利用自激震荡
      2. notion image
  1. 单限比较器可产生矩形波（大于Ut为负，小于Ut为正）
notion image
notion image

</column>
</columns>
  1. 滞回比较器
notion image
  1. 积分电路
notion image
  1. 加减运算电路
notion image
notion image

一些函数专项

  1. 重载函数
      2. 同一个函数完成不同的功能，常用来实现功能类似而所处理的数据类型 不同的问题。允许在同一范围中声明几个功能类似的同名函数，但是这些同名函数的形式参 数（指参数的个数、类型或者顺序）必须不同。
  1. 内联函数
      2. 其目的是为了提高函数的执行效率，用关键字 inline 放在函数定义(注意是定义而非声明)的前面即可将函数指定为内联函数，内联函数一般都是1-5行的小函数。
      调用： cout<<max(a, b)<<endl; 则在编译时展开为：cout<<(a>b?a:b)<<endl;
      因为调用函数比求解等价表达式要慢得多，所以用内联函数，从而消除了把 max写成函数的额外执行开销
  1. 递归函数
      2. 一种计算过程，其中每一步都要用到前一步或前几步的结果，例如连加、连乘及阶乘等。 递归函数必须要有明确的功能和边界条件。

通信外设专项

一、串行通信接口与总线协议分类

1. 异步串行通信接口（UART 及其衍生标准）

  • UART（通用异步收发器）
    • 性质：异步串行通信的总称，属于物理层接口。
    • 包含标准：RS232、RS499、RS423、RS422、RS485 等。
  • RS 系列接口标准（物理层规范）
      • 标准
      传输方式
      电平特性
      传输线数
      应用场景
      RS-232
      全双工
      逻辑 1：-15V~-5V，逻辑 0：+3V~+15V
      最少 3 根
      MCU 与 PC 机通信（短距离）
      RS-485
      半双工
      逻辑 1：+2V~+6V，逻辑 0：-6V~-2V
      2 根
      多设备总线（长距离、抗干扰）
      RS-422
      全双工
      差分信号（类似 RS-485）
      4 根
      工业控制（较少见）
      RS-423
      单端传输
      类似 RS-232 但电平范围更宽
      -
      过渡标准，已较少使用
      RS-499
      高速版 RS-422
      更高传输速率
      -
      高速串行通信
  • TTL 电平（逻辑电平信号）
    • 传输方式：全双工
    • 电平特性：逻辑 1：2.4V~5V，逻辑 0：0V~0.5V
    • 应用：MCU 间直接通信（短距离，需电平转换芯片与 RS-232 互联）。

2. 同步串行总线协议

  • I2C（Inter-Integrated Circuit）
    • 性质：同步、半双工、二线制总线协议（数据链路层）。
    • 特点：
      • 仅需 SDA（数据线）和 SCL（时钟线），支持多主机仲裁。
      • 传输速率较低（标准模式 100kbps，高速模式 3.4Mbps）。
    • 应用：MCU 与传感器、存储器等低速外设通信。
  • SPI（Serial Peripheral Interface）
    • 性质：同步、全双工、高速总线协议。
    • 特点：
      • 4 根线：SCK（时钟）、MOSI（主发从收）、MISO（主收从发）、CS（片选）。
      • 传输速率可达几十 Mbps，支持单主机多从机。
    • 应用：高速外设通信（如 Flash、ADC、显示屏驱动）。

3. 差分信号总线

  • CAN（Controller Area Network）
    • 性质：独立差分总线，物理层与数据链路层集成。
    • 特点：
      • 电平定义：CAN_High 与 CAN_Low 的电压差（逻辑 1：-1.5V~0V，逻辑 0：+1.5V~+3V）。
      • 抗干扰能力强，支持多节点实时通信（汽车电子、工业控制）。
    • 硬件：独立引脚，可与 USB 复用。
  • RS-485（属于差分信号接口）
    • 见 “RS 系列接口标准” 部分。

4. 通用外部总线（USB）

  • USB（Universal Serial Bus）
    • 性质：高速串行总线标准，独立于串口体系。
    • 特点：
      • 4 根线：GND、5V 电源线、D + 和 D-（差分信号线，3.3V 电平）。
      • 支持热插拔、高速传输（USB 2.0 最高 480Mbps，USB 3.0 达 5Gbps）。
      • 单主机架构，最多连接 127 个设备（通过 Hub 扩展）。
    • 应用：电脑与外设（键盘、鼠标、存储设备等）。

二、核心对比维度总结

分类维度
异步串行（UART/RS）
同步总线（I2C/SPI）
差分总线（CAN/RS-485）
USB
时钟同步
无需（异步）
需要（同步）
部分需要（如 CAN）
内置时钟同步机制
传输方式
全双工 / 半双工
全双工（SPI）/ 半双工（I2C）
半双工（RS-485）/ 全双工（CAN）
全双工
抗干扰性
单端信号（RS-232 差）
单端信号（抗干扰性一般）
差分信号（抗干扰性强）
差分信号 + 屏蔽线（抗干扰性强）
典型应用
低速串口通信
芯片间低速 / 高速通信
工业控制、汽车电子
外设通用接口
电平标准
TTL/RS-232 等
TTL 兼容
差分电平
专用 3.3V 差分电平

三、关键术语补充

  • 物理层与数据链路层：RS 系列、TTL、CAN 等属于物理层规范（定义电气特性）；I2C、SPI 等属于数据链路层协议（定义通信时序与逻辑）。
  • 全双工与半双工：
    • 全双工：可同时收发数据（如 RS-232、SPI）。
    • 半双工：同一时刻只能收或发（如 RS-485、I2C）。
  • 差分信号：通过两根线的电压差传输数据，抗共模干扰能力强（如 CAN、RS-485），适合长距离通信。


C 语言字符串函数详解

在 C 语言中，字符串处理是非常基础且重要的操作，下面对代码中演示的字符串函数进行系统总结：

1. 字符串查找函数 - strstr

  • 功能：在主字符串中查找子字符串首次出现的位置
  • 原型：char *strstr(const char *haystack, const char *needle);
  • 参数：
    • haystack：主字符串（被查找的字符串）
    • needle：子字符串（要查找的字符串）
  • 返回值：子字符串首次出现的地址，若未找到返回 NULL
  • 示例：strstr("nihao beijing", "jing") 会返回 "jing" 的起始地址
  • 注意：查找时区分大小写，且子字符串不能是空字符串

2. 字符串转数值函数 - atoi

  • 功能：将字符串转换为整数
  • 原型：int atoi(const char *nptr);
  • 参数：nptr 为要转换的字符串
  • 返回值：转换后的整数值
  • 示例：atoi("100 100 100") 会返回 100（遇到非数字字符停止转换）
  • 注意：
    • 跳过字符串前的空白字符
    • 遇到第一个非数字字符时停止转换
    • 结果范围受 int 类型限制

3. 字符串分割函数 - strtok

  • 功能：按指定分隔符分割字符串
  • 原型：char *strtok(char *str, const char *delim);
  • 参数：
    • str：要分割的字符串（首次调用时传入，后续调用传 NULL）
    • delim：分隔符字符串
  • 返回值：分割后的子字符串，若无更多子串则返回 NULL
  • 示例：strtok("(101,102,103,104)", "(),") 可解析出整数列表
  • 注意：
    • 函数会修改原字符串（在分隔符处替换为 '\0'）
    • 首次调用后，后续调用需传入 NULL 以继续分割

4. 格式化字符串读取 - sscanf

  • 功能：从字符串中按指定格式读取数据
  • 原型：int sscanf(const char *str, const char *format, ...);
  • 参数：
    • str：要读取的字符串
    • format：格式控制字符串
    • ...：接收数据的变量指针
  • 返回值：成功匹配的参数个数
  • 示例：sscanf("(1,2,3,4)", "(%d,%d,%d,%d)", &a,&b,&c,&d)
  • 注意：与 scanf 功能类似，但数据源是字符串而非标准输入

5. 字符串比较函数 - strcmp 与 strncmp

函数
功能
原型
返回值解释
strcmp
比较两个字符串
int strcmp(const char *s1, const char *s2);
若 s1<s2 返回负数，若 s1==s2 返回 0，若 s1>s2 返回正数
strncmp
比较两个字符串的前 n 个字符
int strncmp(const char *s1, const char *s2, size_t n);
前 n 个字符的比较结果
  • 示例：strcmp("abc", "abd") 返回负数，因为 'c'<'d'
  • 注意：
    • 按字符 ASCII 值逐个比较
    • 遇到 '\0' 或比较完 n 个字符时停止（strncmp）

6. 字符串连接函数 - strcat 与 strncat

函数
功能
原型
注意事项
strcat
连接两个字符串
char *strcat(char *dest, const char *src);
dest 必须有足够空间容纳连接后的字符串
strncat
连接两个字符串的前 n 个字符
char *strncat(char *dest, const char *src, size_t n);
最多添加 n 个字符，自动添加 '\0'
  • 示例：strcat("nihao", " beijing") 结果为 "nihao beijing"
  • 注意：
    • 源字符串 (src) 的 '\0' 会被复制到目标字符串 (dest)
    • 目标字符串必须有足够的空间（至少为 dest 长度 + src 长度 + 1）

7. 字符串复制函数 - strcpy 与 strncpy

函数
功能
原型
注意事项
strcpy
复制字符串
char *strcpy(char *dest, const char *src);
dest 必须有足够空间
strncpy
复制字符串的前 n 个字符
char *strncpy(char *dest, const char *src, size_t n);
若 src 长度小于 n，dest 不会自动补 '\0'
  • 示例：strcpy(dest, "Hello") 将 "Hello" 复制到 dest
  • 注意：
    • strcpy 会复制 src 的 '\0' 到 dest
    • strncpy 若 src 长度 >=n，dest 不会自动添加 '\0'，需手动处理

math 库常用函数

在蓝桥杯嵌入式比赛中，math.h 库的函数也是重点考察内容，以下是需要熟练掌握的常用函数：

1. 数值计算函数

函数
功能
原型
示例
fabs
计算浮点数的绝对值
double fabs(double x);
fabs(-3.14) 返回 3.14
floor
向下取整
double floor(double x);
floor(3.8) 返回 3.0
ceil
向上取整
double ceil(double x);
ceil(3.2) 返回 4.0
round
四舍五入取整
double round(double x);
round(3.6) 返回 4.0
fmod
计算浮点数取模
double fmod(double x, double y);
fmod(7.0, 3.0) 返回 1.0

2. 幂指对数函数

函数
功能
原型
pow
计算 x 的 y 次方
double pow(double x, double y);
sqrt
计算平方根
double sqrt(double x);
<td>sqrt(25.0) 返回 5.0</td>
</tr>
<tr>
<td>exp</td>
<td>计算自然指数 (e^x)</td>
<td>double exp(double x);</td>
<td>exp(1) 返回 e≈2.71828</td>
</tr>
<tr>
<td>log</td>
<td>计算自然对数 (lnx)</td>
<td>double log(double x);</td>
<td>log(e) 返回 1.0</td>
</tr>
<tr>
<td>log10</td>
<td>计算常用对数 (log₁₀x)</td>
<td>double log10(double x);</td>
<td>log10(100) 返回 2.0</td>
</tr>
</table>

3. 三角函数

函数
功能
原型
注意事项
sin
计算正弦值
double sin(double x);
x 为弧度值
cos
计算余弦值
double cos(double x);
x 为弧度值
tan
计算正切值
double tan(double x);
x 为弧度值
asin
计算反正弦值
double asin(double x);
返回值为弧度，范围 [-π/2,π/2]
acos
计算反余弦值
double acos(double x);
返回值为弧度，范围 [0,π]
atan
计算反正切值
double atan(double x);
返回值为弧度，范围 [-π,π]
atan2
计算二维反正切
double atan2(double y, double x);
返回值为弧度，范围 [-π,π]

4. 类型转换函数

函数
功能
原型
示例
fabsf
单精度浮点数绝对值
float fabsf(float x);
与 fabs 类似，但处理 float 类型
floorf
单精度浮点数向下取整
float floorf(float x);
与 floor 类似，但处理 float 类型
roundf
单精度浮点数四舍五入
float roundf(float x);
与 round 类似，但处理 float 类型
trunc
截断取整（直接舍去小数部分）
double trunc(double x);
trunc(3.8) 返回 3.0

冒泡排序

上一篇
CAN总线学习笔记
下一篇
沁恒CH32环境搭建与IDE使用
评论
Loading...
目录
